Q3105 / Q5052 الألومنيوم لفة أنبوب مطحنة مصنع الحز والتسطيح الخط

Q3105 / Q5052 الألومنيوم لفة أنبوب مطحنة مصنع الحز والتسطيح الخط

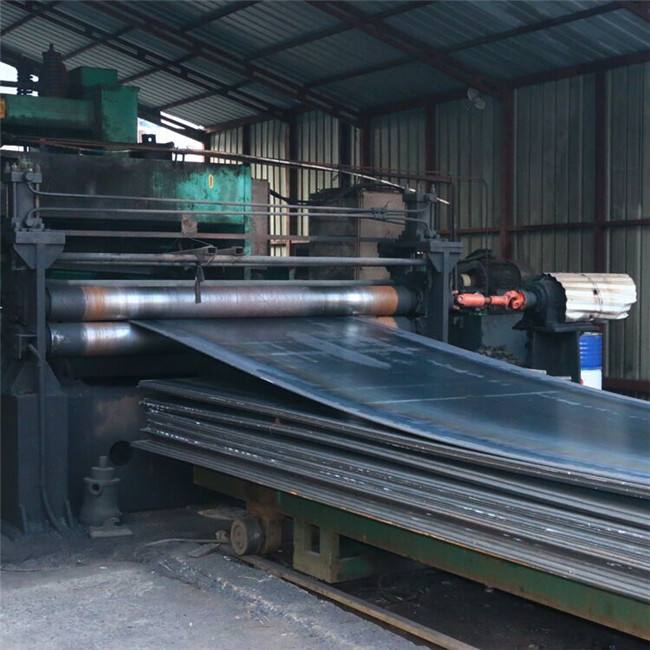

المواصفات :( المواد الخام )

1. المواد المعمول بها: لفة الألومنيوم (مثل Q3105 ، Q5052 ، QH114 ، H16 ، الخ)
2. الجودة: المنتجات المحلية / المستوردة شهادة الألومنيوم لفة (مباراة JIS القياسية)
3. قوة الشد: δb≤300Mpa ، قوة العائد ≤180Mpa
4. سمك: 0.5mm و-2.2MM
5. العرض: 500MM-2000MM
6. dia .:φ420 ، 508mm ، φ610mm
7. خارج القطر: ≤φ2100mm
8. الوزن: ≤14t

مواصفات المنتجات :

جهاز توسيط:

الهيكل: يتكون من رف الأرفف ، نوع خط السكك الحديدية φ56 ، مروحية توجيهية بالكروم عالية الدقة ، دبوس نحاسي ، قضيب تنظيم (40cr ، للتنظيم) ، مقعد منزلق ، قضيب توجيه عالي مطلي بالكروم (40cr ، للتنظيم) وعجلة يدوية ( النحاس).

جهاز الترميز والتحجيم:

a ، وهي تتكون من هيكل الضبط الهوائي المضغوط والترميز (dia of cylinderφ100mm) ، بكرة الترميز عالية الدقة (dia φ120mm ، المادة 40Cr ، والمغطاة بواسطة البولي يوريثين) والمبرمج (Japan Omron)

b..The الدوارة تدور و PLC حساب القياس لتتناسب مع متطلبات (يمكن قياس قياس التحجيم)

آلة قص :

وظيفة: الضوابط plc لقص لوحة الصلب.

نوع القص: تقاسم هيدروليكي سوينغ ..

هيكل: يتكون من جدار palte ، مقعد الشفرة العلوي والسفلي ، شفرة ، منظم الفجوة ، في مرحلة هيكل والسائق hydraculic.

إضافة المواد بكرة مطاطية سلبية لتجنب التآكل.

قوة المحرك: 4KW (Wu xi Min li)

رفوف التراص السخافات:

1 ، هو لكومة لوحة الإنتاج.

2 ، ارتفاع التراص: ≤300mm.

3 ، طول الرصيف التراص: 1000mm-15000mm.

4 ، وإذ تضع ≤10t

محطة هيدروليكية:

1. درجة الحرارة: -5 ℃ ～ 42 ℃

   ب. الرطوبة: 20٪ PH-80٪ PH (بدون حالة تكثيف)

2. يجب على المشتري توفير أنابيب مياه التبريد ، وأنابيب الغاز ، والأنابيب الهيدروليكية ، وقناة الكابلات ، والكابلات وغيرها من المواد للتركيب والاختبار.
3. المشتري يجعل الأساس لرسم المصنع الطابق السفلي ، وجعل ثقوب الأرض.
4. بعد تسوية المصنع ، يجب على المشتري أن يملأ الخرسانة مرة أخرى ، وأن يعطيك كل ما قدمه البائع
5. يجب على المشتري توفير زيت التروس ، زيوت التشحيم ، والزيت الهيدروليكي كمصنع المطلوبة ، وتلاحظ الصف المورد وعدد.
6. وينبغي أن المشتري ترتيب ما يكفي من الكهرباء لتلبية قدرة المصنع.

7. ملاحظة: إنها تشمل منطقة تكديس المواد الخام والإنتاج.

8. يجب أن يكون هناك رافعة والتي القدرة أكبر من أقصى وزن لفائف الصلب.
9. يجب أن يكون تركيب الإضاءة الزاهية وتركيب التهوية الجيدة ، وتتوفر المياه والكهرباء والغاز.
10. بيئة تشغيل المصنع:

11. نظام تزييت النبات:

    يتم وضع مطالبات تعبئة التزييت على كل الأجزاء في المصنع ، كملء يدوي وفوهة الشحوم ، إلخ.

    التركيب والتشغيل:

    1 ، يتم توفير الجزء الأساسي من المصنع والمرافق الداعمة من قبل المشتري.

    2 ، والمورد تولي مسؤولية تثبيت التعليمات والاختبار.

    3 ، يتم توفير مواد المشروع من قبل المشتري.

    يجب على المشتري إرضاء مصنع الشرط المطلوب:

12. يجب أن تكون مساحة العمل أكبر من الطول * العرض * الارتفاع ، 50 متر × 12 متر × ارتفاع معلق 6 أمتار.
13. هناك جهاز توقف في حالات الطوارئ بين كل أجزاء على خط إنتاج كامل ، وهناك أزرار إيقاف رئيسية على كل لوحة لوحة التشغيل.
14. PLC السيطرة ، وشاشات الكريستال السائل التي تعمل باللمس ، المبرمج ، ومفتاح القرب ، والحصول على البيانات وإدخال العناصر
15. العناصر الرئيسية هي المنتجات التي تم استيرادها من اليابان ، أو العلامة التجارية الشهيرة الصينية.

16. نظام التحكم الكهربائي ونظام التشغيل:

17. يستخدم خط إنتاج كامل القاري 590 نظام التحكم DC. من خلال سرقة سرعة الماكينة على أساس المضيف ، مما يجعل نفس السرعة على الخط الكامل من خلال نظام PLC. (يمكن تعديله يدويًا).
18. ضغط النظام 12MPa ، ضغط العمل 6-8MPa. (يمكن تنظيم الضغط)
19. يحتوي النظام الهيدروليكي لخط الإنتاج هذا على محطة هيدروليكية ومضخة مطابقة وصمامات وأنابيب. القدرة الهيدروليكية لمحطة الإمداد الهيدروليكي لتحميل / تفريغ العربة ، آلة فك اللف ، لوحة اللكم ، لوحة الدعم ، آلة الحز المضيف ، الحلقة و مادة ما قبل الضغط.
20. قوة المحرك 7.5KW ；

21. هيكل: يتكون من لوحة الصلب والصلب لمحة. هناك الأسطوانة paasive كل 300mm على الرف (ضياء. φ60mm). طول العمل 2100mm.

22. تسطيح الجهاز المضيف:

    1 ، فإنه يعتمد 21 نوع البكرات. (بما في ذلك 2 بكرات التحميل).

    المادة: (المادة: الأسطوانة المطاطية polyurethane، dia. φ35mm.)

    2 ، هيكل الجهاز المضيف: لوحة الجدار (سمك 65mm ، المادة: 45 مسطحات الصلب ، المعالجة الحرارية) ، مقعد الآلة (ملحومة بواسطة صفيحة فولاذية) ، الأسطوانة المهترئة (المادة: Gcr15 ، الأسطوانة dia.φ82mm ، التبريد ، HRC 60 ° ～ 62 ° ، مطحون) ، شعاع ، توربو رود ، حالة توربو ، BWD2-43-1.5Kw المخفض.

    3 ، العلبة الدوارة العلوية والسفلية للدعامة: حامل الأسطوانة العلوية والسفلية (مدلفن بواسطة صفيحة فولاذية ، إخماد) ، الأسطوانة العلوية والسفلية (المادة: Gcr15 ، الأسطوانة dia.φ82mm ، التبريد ، HRC52 ° ～ 55 ° ، مطحون) ، العلوية و انخفاض دعم رمح بكرة (المادة: 40cr ، وتجهيز ، HRC26 ° ～ 28 °).

    4 ، هيكل تسطيح machinee: المحرك (37kw ، DC سرعة قابل للتعديل) ، والعتاد حالة ، JZQ500 المخفض ، SWC80-510 عالمية اقتران وقاعدة المحرك.

    دعم المواد المتداول الرف

23. وظيفة: توجيه لوحة المنتجة في الجهاز المضيف القص.

24. الضغط الهيدروليكي على التغذية والتغذية والباحث والدعم المادي:

25. funtion: فإنه يجعل رأس قطاع الصلب تعليب إلى آلة التغذية واللكم
26. الطاقة: المحرك BWED42-187-3KW (وشى)
27. هيكل: wled بواسطة ألواح الصلب وبار المحترف.

28. دعم معلقة المواد:

29. وتتمثل المهمة الرئيسية في تقليل الحمل للحمل الرئيسي ، وتحميل الحمل الأساسي الموحد ، في حالة تشوه المحمل الرئيسي.
30. وهو يتألف من رف ، اسطوانة الزيت ، دعم ، الذراع البديل ، دبوس رمح وهلم جرا.

31. التوسع الهيدروليكي / انكماش المواد uncoiler

32. وظيفة: هو مع بنية من cantilever واحد وقابض مسحوق مغناطيسي (الوضع: FZJ-500). إنها تتحكم في التوتر المستمر للكتاب المفتوح: إنه مع فرملة الطوارئ ، مواد التغذية ثابتة مثل سرعة آلة القطع الرئيسية.
33. هيكل: مصنوعة من رف لفة وطبلة لفة. هو ملحومة رف uncoil بواسطة صفيحة فولاذية والصلب ； لفة طبل التي أدلى بها محور المركز ولوحة القطاع.
34. أقصى وزن للوزن: 15T
35. ثقب التورم لفائف الداخلية التكييف: φ420mm ، φ508mm ، (تحتاج إلى إضافة لوحة زيادة القطر) ، φ610mm (تحتاج إلى إضافة وسادة زيادة القطر).

36. عربة تحميل الضغط الهيدروليكي:

37. الوظيفة: العمل كمواد تحضير وتران وتعليق. الرفع والحركة الأفقية ، وهو أمر مريح للغاية لقيادة الملفوف الفولاذي إلى غلاف طبلي قابل للطي ، باستخدام أسطوانة هيدروليكية لرفع ، باستخدام مخفض حلقي إلى حركة أفقية ；
38. هيكل: ملحومة بواسطة لوحة الصلب والصلب الشخصي
39. أقصى وزن للوزن: 15T.
40. محرك المشي BWED32-121-1.5KW (WUXI)

41. التكوين الأخرى:

    1 ، المحرك الرئيسي للمعدات:

    تحميل trolly 1.5KW 1 مجموعة

    آلة التغذية 3KW 1 مجموعة

    falttening الجهاز المضيف 37KW 1 مجموعة

    falttening آلة المضيف الضغط 1.5KW 2 مجموعة

    آلة قص ذيل 4KW 1 مجموعة

    محطة هيدروليكية 7.5KW 1 مجموعة

42. الطاقة الكلية: حوالي 70 كيلو واط

43. 13. نظام التحكم الكهربائي 1 مجموعة

44. اللون: الرمادي والبرتقالي (للتصدير فقط)

    ملاحظات: يتم إجراء المعلمة التقنية في هذا الاقتراح وفقا لمتطلبات المشتري كمرجع. إذا كان المشتري لديه بعض المتطلبات الأخرى ، يرجى الاتصال بنا للمراجعة.

    WD-2000 × (0.5-2.2) خط الانزلاق

    تكوين تكوين التكوين:

45. عربة تحميل هيدروليكية 1 مجموعة
46. التوسع الهيدروليكي / انكماش المواد معلقة uncoiled 1 مجموعة
47. المواد معلقة دعم 1 مجموعة
48. الهيدروليكية آلة ضغط السيارات التفريغ 1 مجموعة
    1. باحث ودعم
    2. تسطيح الجهاز المضيف 1 مجموعة
    3. دعم المواد رف المتداول 1 مجموعة
    4. جهاز تمركز 1 مجموعة
    5. جهاز الترميز والتحجيم 1 مجموعة
    6. آلة الحارقة 1 مجموعة
    7. السخافات التراص رف 1 مجموعة
    8. النظام الهيدروليكي 1 مجموعة

49. اليسار في اليمين خارج اليسار

50. منطقة الآلة: حوالي 38 م × 8 م
51. المشغل: فني 1-2 شخص فني مساعد 2 - 3 أشخاص

52. لوحة التشغيل الرئيسية 1 مجموعة

    مساعد لوحة التشغيل 2set

53. إنتاج اتجاه المعدات: من قبل المستخدم (وجوه المشغل للجهاز)

54. أ ، الجزء تسطيح:

    1. السرعة: 0—25m / دقيقة ；

    2. دقة تحديد طول: ± 1.0mm / 2000mm ；

    3. طول الاشياء تكديس الإنتاج: 1000mm-20000mm ；

    4. الاشياء التراص طول: 20500mm ；

    5. ارتفاع التراص الاشياء: ≤300mm.

    6. تحمل رفوف الإنتاج التكديس≤10

    معلمة أخرى:

55. نوع التسطيح: DC PLCS وقف الشق
56. نوع sliting: نشط slitingby العاصمة القيادة
57. الطاقة: 380V / 60Hz / 3ph (ملاحظة: يمكن تحديد الجهد من قبل المستخدم)
58. لوحة: لوحة كهربائية 1set
