C2H2 / H2S / SO2 مصنع فصل الهواء الصناعية 720nm3 / h مصنع الأكسجين السائل

1.1 الظروف الجوية لنقاط التصميم
الضغط الجوي 101.3kPa (A)
درجة حرارة الغلاف الجوي 30 ℃
الرطوبة النسبية 75٪
محتوى الأكسجين الجوي 20.95٪ O ₂

1.2 شروط المواد الخام من الشوائب الهواء:
CO ₂ ≤350 ppm
SO ₂ ≤0.44 مغ / م ³
H2 S ≤2.3 mg / m ³
CH ₄ ≤5.2mg / م ³
C ₂ H ₂ ≤0.03 ppm
C _n H _m (ما عدا C ₂ H ₂ ) pp5 جزء في المليون
تركيز الغبار ≤10mg / m ³

1.3 حالة الطاقة

امدادات الطاقة عالية الجهد 10،000V ± 5 ٪  ثلاثة مراحل ثلاث أسلاك
الجهد المنخفض التيار الكهربائي 380V / 220V ± 5 ٪ AC ثلاث مراحل أربع أسلاك
التردد 50 ± 0.5 هرتز

القدرة الإجمالية المثبتة ～ 1300KW (طاقة اللوحة)

2.1 الإخراج والنقاء (صندوق تبريد الصندوق)

حالة التصميم

حالة التصميم الثانية

ملاحظة : Nm ³ / h تعني أقل من 0 ℃ ، 760mmHg

2.2 بيانات ضاغط الهواء الخام:
قدرة تفريغ تصميم ضاغط الهواء ～ 9000Nm ³ / h
ضغط تصريف ضاغط الهواء ～ 1.1Mpa (A)

2.3 فترة التشغيل بين وقتين لإزالة الجليد> 2 سنة

2.4 إزالة الجليد الوقت ～ 36 ساعة

2.5 وقت البدء ～ 24 ساعة

2.6 إجمالي استهلاك الكهرباء 1،157 كيلو واط

3. عملية

تعتمد وحدة فصل الهواء KDON-720Y / 1500 على نقاط الغليان المختلفة لكل مكونات الهواء. يتم ضغط الهواء أولاً ، ثم يتم تنظيفه مسبقًا ، ويتم التخلص من H2O و CO2. بعد التبريد في المبادل الحراري ذي الضغط المتوسط ​​حتى الوصول إلى درجة حرارة التميع ، يتم تصحيحه في العمود للحصول على الأكسجين السائل والنيتروجين السائل.

هذا النبات هو المنخل الجزيئي لتنقية الهواء مع عملية توربو موسع.

بعد إزالة الغبار والشوائب الميكانيكية في فلتر الهواء ، يذهب الهواء الخام إلى ضاغط الهواء التوربيني للضغط على الهواء إلى 1.1MpaA ، ويتم تبريده حتى 10 ℃ في وحدة تبريد الهواء. ثم يدخل في امتصاص بديل المنخل الجزيئي العمل لإزالة H ₂ O ، CO ₂ ، C ₂ H _2. يتم الضغط على الهواء النظيف من قبل المتوسع ويذهب في المربع البارد. يمكن فصل الهواء المضغوط إلى قسمين. بعد تبريده إلى 256 كيلو ، يتم سحب جزء واحد إلى وحدة التجميد 243K ، ثم يتم تبريده باستمرار في المبادل الحراري الرئيسي. سيتم سحب الهواء المبرد إلى الموسع ، ويذهب جزء من الهواء الموسع إلى المبادل الحراري الرئيسي لإعادة التسخين ، ثم يخرج من الصندوق البارد. وتذهب الأجزاء الأخرى إلى العمود العلوي. يتم تبريد القسم الآخر بواسطة تدفق العداد ، ويذهب إلى العمود المنخفض بعد توسيعه.

بعد تصحيح الهواء في المقام الأول ، يمكننا الحصول على الهواء السائل ، والفضلات النيتروجين السائل والنيتروجين السائل النقي في العمود المنخفض. الهواء السائل ، والنيتروجين السائل والنيتروجين السائل النقي امتص من العمود المنخفض انتقل إلى العمود العلوي بعد أن يبرد السائل ومبرد النيتروجين السائل النقي. بعد تصحيحه في العمود العلوي ، يمكننا الحصول على 99.6٪ من الأكسجين السائل النقاء في أسفل العمود العلوي ، فإنه يخرج كمنتج. جزء من النيتروجين الممتص من أعلى عمود المساعدة يخرج من الصندوق البارد كمنتج.

يخرج النيتروجين الممزوج من الجزء العلوي من العمود العلوي من الصندوق البارد بعد إعادة تسخينه بواسطة المبادل الحراري الأكثر برودة وبرودة. امتص جزء منه ، فإنه يذهب إلى نظام تنقية المنخل الجزيئي كمصدر الهواء المتجدد. يتم تنفيس الآخرين.

4.1 مجموعة فلتر الهواء 1
قدرة التشغيل ～ 18000 متر ³ / ساعة
كفاءة الترشيح ≥98 ٪
مقاومة الترشيح 0.8 ～ 1.2KPa

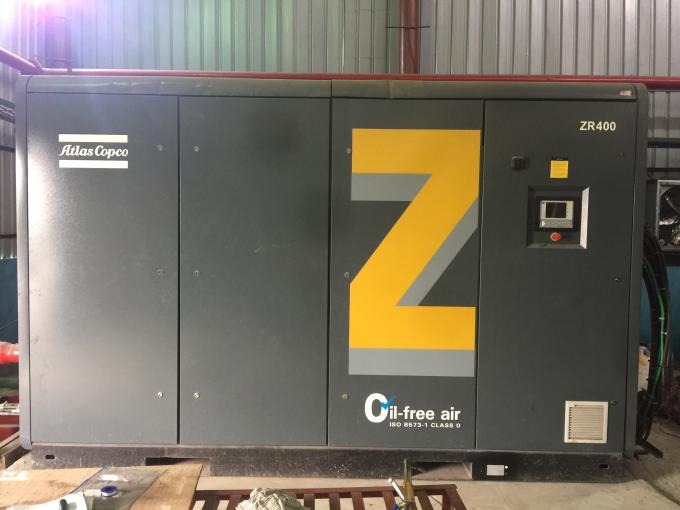

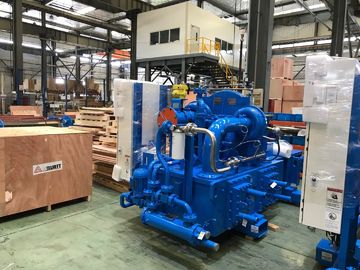

4.2 ضاغط الهواء 1 مجموعة ( أطلس كوبكو أو انجرسول راند)
قدرة التفريغ ～ 9000 متر ³ / ساعة
ضبط النطاق 75 ٪ ～ 105 ٪
ضغط التفريغ ～ 1.1MPa (A)
درجة حرارة التفريغ ≤40 ℃
قوة المحرك: 1120kW
قوة رمح ～ 1007kW
درجة حرارة ماء التبريد. ≤30 ℃
ضغط مياه التبريد 0.4MPa
استهلاك مياه التبريد ～ 105t / h

نطاق التوريد:

4.2.1 ضاغط الجسم الرئيسي 1 مجموعة

4.2.2 المحرك الرئيسي 1 مجموعة

4.2.3 الركيزة 1 مجموعة

4.2.4 نظام تزويد الوقود 1 مجموعة

4.2.5 أنابيب الغاز وملحقاتها في الوحدة 1 مجموعة

4.2.6 ﺧﻄﻮط أﻧﺎﺑﻴﺐ اﻟﺘﺸﺤﻴﻢ وﻣﻠﺤﻘﺎﺗﻬﺎ ﻓﻲ اﻟﻮﺣﺪة 1

4.2.7 أنابيب مياه التبريد وملحقاتها في الوحدة 1 مجموعة

4.2.8 الصمامات في المنطقة الحدودية 1 مجموعة

4.2.9 نظام مضاد للفورة 1 مجموعة

4.2.10 مدخل الريشة ونظام التعديل 1 مجموعة

4.2.11 برودة المرحلة الداخلية 1 مجموعة

4.2.12 نهاية المرحلة برودة 1 مجموعة

4.2.13 إفراغ الخمار 1 مجموعة

4.2.14 مرشح مستورد 1 مجموعة

4.2.15 مرساة الترباس 1 مجموعة

4.2.16 قطع الغيار 1 مجموعة

4.3 نظام التبريد المسبق بالهواء 1 المجموعة
قدرة التفريغ 9000 م ³ / ساعة
ضغط مدخل ～ 1.1MPa (A)
درجة حرارة مدخل الهواء. ≤40 ℃
منفذ الهواء مؤقت. ~ 8 ℃
تعميم مدخل المياه الضغط 0.4MPa
تعميم درجة حرارة مدخل المياه ≤30 ℃
قدرة الماء الدوراني ～ 50t / h
قوة المحرك: 52KW

تصميم رمح السلطة ～ 45KW

نطاق التوريد :

4.3.1 ضاغط التبريد المستورد 1 مجموعة

4.3.2 مجموعة المكثف 1

4.3.3 المبخر 1 مجموعة

4.3.4 فاصل المياه 1 مجموعة

4.3.5 صمامات خطوط الأنابيب 1 مجموعة

4.3.6Cooling عنصر التحكم التلقائي 1 مجموعة

4.3.7 لوحة التحكم في الجهاز 1 مجموعة

4.3.8 لوحة أدوات التشغيل 1 مجموعة

ملاحظة: تم تصميم جميع الأجزاء المذكورة أعلاه في حاوية

4.4 الهواء منخفض درجة الحرارة. وحدات التبريد 1 مجموعة
القدرة التشغيلية 9000 م ³ / ساعة
ضغط مدخل ～ 1.4MPa (G)
درجة حرارة مدخل الهواء. 256K
منفذ الهواء مؤقت. 243K
تعميم مدخل المياه الضغط 0.4MPa
تعميم درجة حرارة مدخل المياه ≤30 ℃
قدرة الماء المنتشرة ～ 10t / h
قوة المحرك: 35KW

تصميم قوة رمح ～ 30KW

نطاق التوريد :

4.4.1 ضاغط التبريد المستورد 1 وحدة

4.4.2 المكثف 1 وحدة

4.4.3 المبخر 1 وحدة

4.4.4 صمام خط أنابيب 1 مجموعة

4.4.5 عنصر التحكم التلقائي في التبريد

4.4.6 لوحة التحكم في الجهاز 1set

4.4.7 لوحة أدوات التشغيل 1 وحدة

ملاحظة: تم تصميم جميع الأجزاء المذكورة أعلاه في حاوية

4.5 MS Purifier ( Auto Swift ) 1 مجموعة
القدرة التشغيلية 9000 م ³ / ساعة
ضغط العمل 1.1MPa (A)
درجة حرارة مدخل الهواء. 10 ℃
وقت الامتزاز 4 ساعات
قوة سخان كهربائي ～ 180kW
متوسط ​​الطاقة الكهربائية سخان ～ 60kW

نطاق التوريد :

4-5-1 أسطوانة الامتزاز المنخل الجزيئية (بما في ذلك المنخل الجزيئي) لكل واحد من الجانبين الأيمن والأيسر

4.5.2 مرشح 1 مجموعة

4.5.3 سخان كهربائي 1 مجموعة

4.5.4 صمام التبديل التلقائي 1 مجموعة

4.6 نظام تصحيح العمود 1 مجموعة

نطاق التوريد:

4.6.1 مبادل حراري رئيسي 1 مجموعة

4.6.2 العمود العلوي 1 pc

4.6.3 الرئيسية تبخير المبخر 1 جهاز كمبيوتر

4.6.4 العمود السفلي 1 pc

4.6.5 مجموعة التبريد الفرعية 1

4.6.6 خط الأنابيب داخل العمود 1

4.6.7 درجة حرارة منخفضة. صمامات مجموعة 1

4.6.8 مجموعة صندوق بارد 1 مجموعة

4.6.9 منصة ، سلم 1 مجموعة

4.7 وحدة توسيع تعزيز درجة الحرارة العالية 1 مجموعة
التدفق ～ 4،800Nm ³ / h
ضغط مدخل ～ 1.5MPa (A)
درجة الحرارة مدخل. ~ 150K
ضغط المخرج ～ 0.12MPa (A)
الكفاءة ～ 82 ٪
معزز
التدفق ～ 4،800Nm ³ / h
ضغط مدخل ～ 1.1MPa (A)
درجة الحرارة مدخل. 313K
درجة حرارة المخرج. 313K

استهلاك مياه التبريد ～ 20t / h

نطاق التوريد

4.7.1 تعزيز الجسم الرئيسي المتوسع التوربينات 1 مجموعة

4.7.2 معدات توريد النفط 1 مجموعة

4.7.3 الداعم بعد برودة 1PC

4.7.4 تصفية 2 مجموعات

4.7.5 صمام تخفيض الدقة (مستورد) 1 مجموعة

4.7.6 صمام إيقاف الطوارئ 1set

4.7.7 صمام العودة الداعم 1PC

4.7.8 أدوات محددة 1 مجموعة

4.7.9 قطع الغيار (تشمل 1 قطعة من الدوار) مجموعة 1

4.8 درجة حرارة منخفضة. نظام المتوسع 1 مجموعة
المتوسع
التدفق ～ 2،000Nm ³ / h
ضغط مدخل 1.1MPa (A)
درجة الحرارة مدخل. 112K
ضغط المخرج 0.56MPa (A)
نطاق التوريد

4.8.1 الجسم الرئيسي لتمديد التوربين 1 وحدة

4.8.2 لوحة أجهزة القياس 1PC

4.8.3 تصفية 2 مجموعات

4.8.4 أدوات محددة 1 مجموعة

4.8.5 قطع الغيار (تشمل 1 قطعة من الدوار) مجموعة 1

4.9 خزان تخزين الأكسجين السائل وملء أنظمة المركبات 1 مجموعة

نطاق التوريد :

4.9.1 خزان تخزين الأكسجين السائل 1 قطعة (مثبت في موقع العميل)

النوع: عمودي ، عزل من اللؤلؤ

حجم فعالة 200 م ³
ضغط التصميم ضغط عادي

4.9.2 مضخة تعبئة الأكسجين السائل للمركبة 1PC (مستوردة)
اكتب الطرد المركزي
تدفق انتقال 18m ³ / h
ضغط العمل 0.6MPa (G)

4.10 نظام تخزين و ملء النيتروجين السائل 1 مجموعة

نطاق التوريد :

4.10.1 خزان تخزين النيتروجين السائل 1PC
اكتب: عمودي ، فراغ معزول
حجم فعالة 50 م ³
ضغط التصميم 0.8MPaG

4.10.2 مضخة تعبئة النيتروجين السائل للمركبة 1PC (مستوردة)
اكتب الطرد المركزي
تدفق انتقال 18m ³ / h
ضغط العمل 0.6MPa (G)

5.3 نطاق نظام أداة العرض

5.3.1 DCS (نظام التحكم في التوزيع)
الأجهزة الرئيسية
17 بوصة لون شاشة LCD محطة 2sets
طابعة 2 وحدة
محطة التحكم (تشمل وكيل التحكم وجميع أنواع

بطاقات I / O الخ) 1set
لوحة طرفية مساعدة وكابل اتصال 1 مجموعة
برنامج نظام 1set

5.3.2 الأدوات الرئيسية
يو بي إس 1set
الضغط ، الارسال الضغط التفاضلي
جميع أنواع ضبط الصمامات 1 مجموعة
صمام الملف اللولبي 1 مجموعة
صمام الملف اللولبي 1 مجموعة
البلاتين المقاومة الحرارية 1 مجموعة

5.3.3 محلل حول 5sets

تتضمن:
محلل ثاني أكسيد الكربون (مستورد) 1 وحدة
محلل الأكسجين النقي 1 وحدة
تتبع محلل الأوكسجين 1 وحدة
تتبع المياه محلل 1unit
محلل الأوكسجين 1 وحدة

5.3.4 أدوات أخرى: مجموعة واحدة
يشمل: مقياس الحرارة الذهني المزدوج ، مقياس مستوى الريشة ، مقياس مستوى العوامة ، إنذار الفلاش ، جهاز التحكم بالضغط ، ثلاث صمامات ، سخان درجات الحرارة المنخفض ، ومقياس التدفق الذهني ، إلخ. يتم ربط الصمامات الأساسية والجدارية عند نقطة قياس خطوط أنابيب المشروع الواردة في نطاق التوريد لتصميم المشروع

5.3.5 لوحة أجهزة القياس بجانب الماكينة

لوحة صمام الكهرومغناطيسية المنخل الجزيئي 1 مجموعة
لوحة بجانب الموسع 1 مجموعة
موقف صمام للتحليل وأخذ العينات 1 مجموعة
مجموعات كاملة من لوحات للمحلل على الانترنت 1 مجموعة
تبديل لوحة 1 مجموعة
زر الطوارئ لوحة التشغيل 1 مجموعة
(سيتم توصيل الأسلاك والمواسير من لوحة أجهزة القياس أعلاه بعد الانتهاء من التجميع)

6.3 اختيار نوع معدات الدارات الكهربائية ( خذ التصميم النهائي كمعيار )

6.3.1 عالية الجهد التبديل
نموذج منتصف مجموعة نوع مفاتيح الفراغ
كمية ～ 1 مجموعة

6.3.2 المفاتيح الكهربائية ذات الجهد المنخفض
نموذجية للوصل
المعلمة التقنية 380V 35KA
مرحلة الدفاع عن IP23
الكمية ～ 5 مجموعات

6.3.3 ضبط لوحة ضبط 1 مجموعة

8.1 يجب أن يضمن المشتري أن جودة الهواء الخام للمدخل يمكن أن تلبي متطلبات الملحق 1

8.2 محول التيار الكهربائي في ورشة العمل

8.3 معدات منع إضاءة ورشة العمل وعمود التقطير والخزان الخارجي وأنابيب الأكسجين.

8-4 تشمل جميع مواد البناء والهندسة المدنية الإضاءة ، والصرف الصحي ، وإمدادات المياه والصرف الصحي ، والاتصالات ، وتكييف الهواء الداخلي ، ومكافحة الحرائق ، وجهاز التسخين بالإضافة إلى رفع الجهاز داخل الورشة.

8.5 نظام توزيع مياه التبريد ، وأنابيب تبريد المياه تنتشر حتى متر واحد في منطقة حدود فصل الهواء

8.6 مواد الماكينات والزيوت لتشغيل المحطة (اعرض القائمة عند الفحص الأول)

8.7 أداة الهواء لتشغيل الاختبار ، وتصحيح الوصلات وبدء التشغيل

8.8 يؤدي الجهد العالي إلى لوحة الجهد العالي ، ويؤدي الجهد المنخفض إلى لوحة الجهد المنخفض

8.9 الأجزاء الأخرى التي تم ذكرها بوضوح في هذا العقد.
