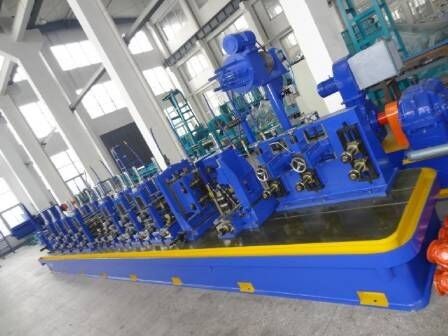

عالية الدقة SUS302 أنبوب مطحنة الخط ، Ss أنبوب مطحنة آلة 0-8M / مين BG20

عالية الدقة SUS302 أنبوب مطحنة الخط ، Ss أنبوب مطحنة آلة 0-8M / مين BG20

وصف المنتج

ملخص:

يتم استخدام هذه الماكينة خصيصًا لإنتاج الأنبوب الملحوم Φ0.5-1.5mm Φ0.5-1.5mm stainless0.5-1.5mm المقاوم للصدأ. إنها مصنوعة من مواد مصقولة بدقة عالية ومجهزة بمنشار قطع طول ثابت. الجهاز الرئيسي يضم جهاز تشكيل ، لحام ، تحجيم واستقامة. يتم تركيب المعدات من آلة فك اللف إلى منشار ثابت الطول. يمكن تعديل سرعة الدوران بالمقابل في نطاق مناسب من قطر الماسورة وسماكة الجدار.

1. المواد المطبقة:
2. المواد: الفولاذ المقاوم للصدأ SUS302 الشريط
3. سمك قطاع الصلب: 0.5-1.5mm (حسب GB708-88)
4. عرض شريط الصلب: 25-80mm (± 0.2mm)
5. معرف لفائف الصلب: Φ450-Φ550mm
6. od لفائف الصلب: Φ600-Φ1000mm
7. الحد الأقصى لفائف الوزن: 500kgs
8. نطاق البعد من أنابيب الصلب المعالجة:
9. التطوير التنظيمي: Φ8-Φ25.4mm
10. سمك الجدار: 0.5-1.5mm (أنبوب مربع ومستطيل≤1.0mm)
11. الطول: 4-8 م
12. تدفق عملية المنتج (أنابيب الصلب):

المواد الخام (لفائف الصلب) → uncoiling و rarr. القص و اللحام نهاية و rarr. غير-- التسوية السلطة و rarr. تشكيل و تشكيل و rarr. tig اللحام و rarr. تلميع تلميع خارج اللحام التماس و rarr. التبريد و rarr. التحجيم و تشكيل و rarr. straightening و rarr. منضدة

1.5 سرعة الطحن: 0-8M / دقيقة

1.6 دقة المنتج: أقصى تحمل للقطر ± 0.05mm

1.7 لحام القوس: 400A

1.8 الملحقات الضرورية للمستخدم النصيحة (للاشارة فقط):

1. موقع المعدات الميكانيكية: 20 م × 4 م (الطول × العرض)
2. مجموع الطاقة الكهربائية: 25KW
3. مجموعة واحدة من ضاغط الهواء (من قبل العملاء ، الشراء من السوق)
4. أداة لحام: شريط التنغستن ، خيوط التنغستن ، عجلة تلميع.
5. معدات الرفع والأدوات اللازمة لتثبيت الماكينة ، الحد الأقصى لوزن جزء واحد هو 4 طن.
6. امدادات الطاقة والهواء. (380V / 50HZ)

مقدمة من المكونات الرئيسية:

Uncoiler:

نوع الهيكل: ثنائي الجانب 360 otassary توسيع ضيق ، والتي تضمن لفائف الصلب تغذية بدلا من ذلك وجعل الشريط الصلب الذهاب إلى تراكم بحرية.

نطاق التطبيق: 25-80mm عرض قطاع الصلب ، سمك 0.5-1.5mm ، Φ600-Φ1000mm لفائف الصلب OD ، Φ450-Φ550mm معرف لفائف الصلب ، Max.500kgs لفائف الصلب الوزن.

1. آلة قص ولف اللحام ، والتي تضمن لفائف فولاذية مزدوجة بشكل مرتب ومن ثم اللحام معا وتسوية اللولب.

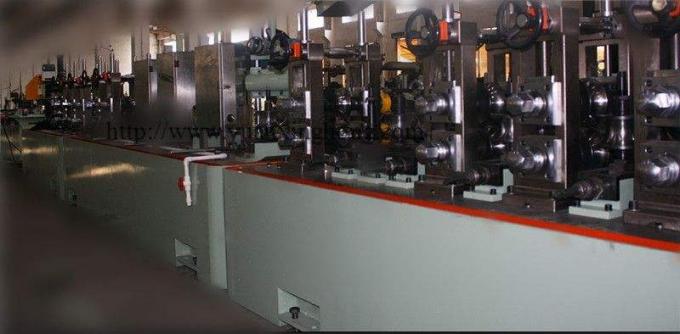

2. وحدة التشكيل واللحام والتحجيم:

جهاز التغذية والتسوية:

الشكل: يتم تسوية خمسة لفات سلبيًا لتقويم شريط الفولاذ قبل أن يتم إدخاله في وحدة التشكيل.

تشكيل الجهاز:

أساسا قطاع الصلب تشكيل تقريبًا ودرز لحام السيطرة.

ا. حامل أفقي لفة: (ثلاثة تمريرة زعنفة)

الكمية: 8

هيكل: 45 # الصلب المصبوب ، السكن المزدوج ، تغيير القوائم في الجانب

قطر العمود الأفقي في العمود: Φ36mm ، المادة: 42CrMo

ب. موقف لفة عمودي:

الكمية: 10 (بما في ذلك موقف واحد للرافعات)

النوع: التناوب السلبي

قطر رمح لفة الرأسي: Φ20mm ، المادة: 45 # تزوير الصلب

ج. طريقة الضبط: ضبط يدوي لولبي أحادي

د. مجموعة واحدة من السرير للتثبيت

(3) توجيه المسحوق وكشط لحام:

ا. مجموعة واحدة من حامل لفائف التوجيه للتحكم في اتجاه خط الأنابيب للتأكد من أن ماسورة الأنابيب تدخل بشكل قاطع وواضح إلى بكرات بثق.

ب. مجموعتان من حوامل لفة البثق للتحكم في خط اللحام لتحقيق اللحام الناجح.

ج. مجموعتان من إطار الكشط لكشط خط اللحام الخارجي

(4) جهاز التحجيم: أساسا تشكيل الأنابيب الجميلة بعد اللحام والتحكم في دقة الحجم. كل 5 مجموعات من حامل القوائم الأفقي ، حامل لفة عمودية ، ثلاث مجموعات من علبة التروس (اتصال مزدوج) ، و 10 مجموعات من العمود الشامل. (هيكل مماثل لتشكيل الجهاز)

(5) تقريبًا إطار الماكينة:

ا. الاستعمال: وهي تستخدم أساسا لتقويم الأنابيب النهائية.

ب. الشكل: نوع الرأس التركي ، 4 لفات من جانب واحد مجموعتين

ج. سرير التثبيت واحد جنبا إلى جنب مع آلة التحجيم.

(6) نظام القيادة الرئيسي: يتم توصيل الوحدة الرئيسية بالمخفض الرئيسي بواسطة المحرك الرئيسي وينقل الطاقة إلى فروع علبة التروس ، ثم تقوم فروع علبة التروس بتوجيه أعمدة العلوية والسفلية على الإطار الأفقي.

ا. المحرك الرئيسي: سلسلة Z4 ، DC 7.5KW ، مجموعة واحدة

ب. رمح انتقال عالمية 26 جهاز كمبيوتر شخصى

2.4 منشار قطع التعقب الهوائي:

(1) طريقة القطع: تتبع الهوائية والقطع التلقائي

(2) سمك القطع: δ0.5-1.5mm

(3) قطع التطوير التنظيمي: Φ8-Φ25.4mm

(4) طول القطع: 4-8m

(5) قطع المحرك: 3KW

(6) قطع التسامح: ≤10mm

(7) قطع المحرك: 3KW

(8) نظام التحكم: من خلال التشفير.

لحام 2.5Ar-arc: 400A (نظام TIG)

2.6 الانتهاء من تمرير الأنابيب ناقلة:

هيكل الإطار الملحوم مجهز بنظام إشارة التحجيم

ملحوظة:

(1) سيتم طلب لفات الأنابيب الملحومة بشكل إضافي وفقًا للنوع والمواصفات التي يقدمها العميل.

المادة: Cr12Mov

(2) عند توقيع عقد البيع ، سنناقش النفقات التالية: تحتاج إلى شخصين ، يجب على المشتري أن يتقاضى رسوم التأشيرة ، تذكرة العودة ، الطعام والسكن والشخص / يوم مقابل الراتب.

(3) تاريخ التسليم: بعد 90 يوما بعد تلقي 30 ٪ من القيمة الإجمالية.

(4) شروط الدفع: يجب أن تدفع 30 ٪ بعد التوقيع S / C ، والباقي 70 ٪ قبل التسليم.
