عالية الأداء الفولاذ المقاوم للصدأ الأنابيب تصنيع أنبوب آلة لدرابزين BG114

عالية الأداء الفولاذ المقاوم للصدأ الأنابيب تصنيع أنبوب آلة لدرابزين BG114

وصف المنتج

ملخص:

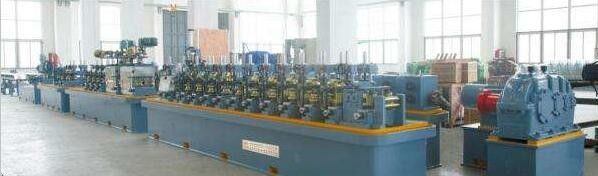

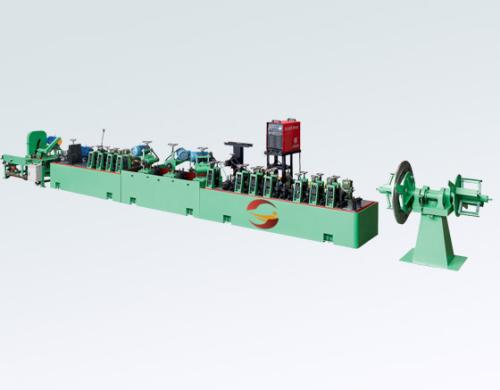

تستخدم هذه الماكينة خصيصًا لإنتاج الأنابيب الملحومة المستقيمة المصنوعة من الصلب غير القابل للصدأ المستطيلة -48-Φ114mm ، δ1.0-3.0mm (الأنبوب المربع والمستطيل≤2.5mm). إنها مصنوعة من مواد مصقولة بدقة عالية ومجهزة بمنشار قطع طول ثابت. الجهاز الرئيسي يضم جهاز تشكيل ، لحام ، تحجيم واستقامة. يتم تركيب المعدات من آلة فك اللف إلى منشار ثابت الطول. يمكن تعديل سرعة الدوران بالمقابل في نطاق مناسب من قطر الماسورة وسماكة الجدار.

1. المواد المطبقة:
2. المواد: الفولاذ المقاوم للصدأ SUS302 الشريط.
3. سمك قطاع الصلب: 1.0-3.0mm (حسب GB708-88)
4. عرض شريط الصلب: 150-360mm (± 0.2mm)
5. معرف لفائف الصلب: Φ450-Φ550mm
6. od لفائف الصلب: Φ800-Φ1200mm
7. الحد الأقصى لفائف الوزن: 3000kgs
8. نطاق البعد من أنابيب الصلب المعالجة:
9. التطوير التنظيمي: Φ48-Φ114mm
10. سمك الجدار: 1.0-3.0mm (أنبوب مربع ومستطيل ≤ 2.5mm)
11. الطول: 4-8 م
12. تدفق عملية المنتج (أنابيب الصلب):

المواد الخام (لفائف الصلب) □ uncoiling □ القص واللحام نهاية □ التسوية غير السلطة □ مطحنة تشكيل □ اللحام TIG واللحام البلازما □ تلميع تلميع خارج اللحام التماس □ التبريد □ التحجيم □ استقامة ما يقرب من □ قطع طول ثابت □ الأنابيب النهائية □ جدول التنفيذ

1.5 سرعة الطحن: 0-8m / min

1.6 دقة المنتج: أقصى قدر من التسامح من قطر ± 0.15mm

1.7 الملحقات الضرورية للمستخدم المرتقب (للاشارة فقط):

1. موقع المعدات الميكانيكية: 50 م × 4 م (الطول × العرض)
2. الطاقة الكهربائية الكلية: 85KW
3. مجموعة واحدة من ضاغط الهواء (من قبل العملاء ، الشراء من السوق)
4. أداة لحام: شريط التنغستن ، خيوط التنغستن ، عجلة تلميع.

(5) معدات الرفع والأدوات اللازمة لتثبيت الماكينة ، الحد الأقصى لوزن جزء واحد هو 10 طن.

(6) إمدادات الطاقة والجو. (380V / 50HZ)

مقدمة من المكونات الرئيسية:

Uncoiler:

نوع الهيكل: مزدوج الجانب 180 otrotary الهيدروليكي توسيع بإحكام ، والتي تضمن لفائف الصلب تغذية بدلا من ذلك وتجعل قطاع الصلب الذهاب إلى تراكم بحرية.

مجموعة قابلة للتطبيق: 150-360mm عرض قطاع الصلب ، سمك 1.0-3.0mm ،

Φ800-Φ1200mm لفائف الصلب OD ، Φ450-Φ550mm معرف لفائف الصلب ، Max.3000kgs الصلب لفائف الوزن.

1. آلة قص ولف اللحام ، والتي تضمن لفائف فولاذية مزدوجة بشكل مرتب ومن ثم اللحام معا وتسوية اللولب.
2. تشكيل ، طاولة اللحام وحدة التحجيم:

جهاز التغذية والتسوية:

الشكل: يتم تسوية القوائم الخمسة لأعلى ولأسفل بشكل سلبي لاستقامة شريط الفولاذ قبل أن يتم إدخاله في وحدة التشكيل.

تشكيل الجهاز:

أساسا قطاع الصلب تشكيل تقريبًا ودرز لحام السيطرة.

ا. موقف لفة الأفقي:

الكمية: 8

هيكل: 45 # الصلب المصبوب ، السكن المزدوج ، تغيير القوائم في الجانب

قطر العمود الأفقي في العمود: Φ70mm ، المادة: 42CrMo

ب. موقف لفة عمودي:

الكمية: 9

النوع: التناوب السلبي

قطر رمح لفة الرأسي: Φ40mm ، المادة: 45 # الصلب تزوير

ج. طريقة الضبط: ضبط يدوي لولبي أحادي

د. مجموعة واحدة من السرير للتثبيت

(3) توجيه المسحوق وكشط لحام:

ا. مجموعة واحدة من حامل لفائف التوجيه للتحكم في اتجاه خط الأنابيب للتأكد من أن ماسورة الأنابيب تدخل بشكل قاطع وواضح إلى بكرات بثق.

ب. ثلاث مجموعات من حاملات البثق للسيطرة على التماس لحام لتحقيق اللحام الناجح.

ج. ثلاث مجموعات من إطار الكشط لكشط خط اللحام الخارجي

(4) جهاز التحجيم: أساسا تشكيل الأنابيب الجميلة بعد اللحام والتحكم في دقة الحجم. كل 5 مجموعات من حامل القوائم الأفقي ، حامل لفة عمودية ، ثلاث مجموعات من علبة التروس (اتصال مزدوج) ، و 10 مجموعات من العمود الشامل. (هيكل مماثل لتشكيل الجهاز)

(5) تقريبًا إطار الماكينة:

ا. الاستعمال: وهي تستخدم أساسا لتقويم الأنابيب النهائية.

ب. الشكل: رأس تركي من النوع الثاني

ج. سرير التثبيت واحد جنبا إلى جنب مع آلة التحجيم.

(6) نظام القيادة الرئيسي: يتم توصيل الوحدة الرئيسية بالمخفض الرئيسي بواسطة المحرك الرئيسي وينقل الطاقة إلى فروع علبة التروس ، ثم تقوم فروع علبة التروس بتوجيه أعمدة العلوية والسفلية على الإطار الأفقي.

ا. المحرك الرئيسي: سلسلة Z4 ، مجموعة واحدة DC75KW

ب. رمح انتقال عالمية 26 جهاز كمبيوتر شخصى

2.5 منشار قطع التعقب الهوائي:

(1) طريقة القطع: تتبع الهوائية والقطع التلقائي

(2) سمك القطع: δ1.0-3.0mm

(3) قطع التطوير التنظيمي: Φ48-Φ114mm

(4) طول القطع: 4-8m

(5) قطع المحرك: 15KW

(6) قطع التسامح: ≤10mm

2. 600A ar-arc لحام (TIG لحام نظام) واحد مجموعة

2. 7 مصقول أنبوب تمرير الرف: هيكل الإطار الملحومة مجهزة بنظام إشارة التحجيم

3. المعدات الرئيسية والسعر:

1) Uncoiler (توسيع الهيدروليكي من جانب مزدوج)

2) آلة القص

3) الجهاز الرئيسي (تشكيل ، لحام ، تلميع ، التحجيم ، سيد القيادة المحرك)

4) رأى منشار قطع هوائي

5) جدول النفاد

6) نظام التحكم الكهربائي (75HP-100HP)

7) ضع رف الدعم لآلة اللحام مجاناً

8) جميع اختيار محامل NSK العلامة التجارية الحرة

9) تقف الأفقي اختيار دودة والبالية المسمار تعديل مجانا

ملحوظة:

(1) سيتم طلب لفات الأنابيب الملحومة بشكل إضافي وفقًا للنوع والمواصفات التي يقدمها العميل.

المادة: Cr12Mov

(2) عند توقيع عقد البيع ، سنناقش النفقات التالية: تحتاج إلى شخصين ، يجب على المشتري أن يتقاضى رسوم التأشيرة ، تذكرة العودة ، الطعام والإقامة و 60 دولارًا أمريكيًا للشخص في اليوم مقابل الراتب.

(3) تاريخ التسليم: بعد 115 يوما بعد تلقي 30 ٪ من القيمة الإجمالية.

(4) شروط الدفع: يجب أن تدفع 30 ٪ بعد التوقيع S / C ، والباقي 70 ٪ قبل التسليم.
