1. ملخص:

يتم استخدام هذه الماكينة خصيصًا لإنتاج الأنابيب الملحومة المستقيمة ذات التماس مستقيم Φ2.0-6.5mm ، δ2.0-6.5mm ، والأنابيب المربعة المقابلة والأنابيب ذات الشكل الخاص (δ≤6.5mm). يتم تركيب المعدات من آلة فك الأحمال إلى منشار القطع الثابت الذي يتم التحكم فيه بواسطة الكمبيوتر. يمكن تعديل سرعة الدوران بالمقابل في نطاق مناسب من قطر الماسورة وسماكة الجدار.

1. المواد المطبقة:

1. شريط الصلب المدرفل على الساخن أو البارد (حسب GB708-88 أو GB1591-88)
2. المواد: الفولاذ منخفض الكربون ، وانخفاض سبائك الصلب δ s ≤345Mpa ، δb≤610Mpa
3. سمك قطاع الصلب: 2.0-6.5mm (حسب GB708-88)
4. عرض قطاع الصلب: 360-690mm
5. معرف لفائف الصلب: -600-Φ800mm
6. od لفائف الصلب: Φmax. = 1600mm
7. الحد الأقصى لفائف الوزن: 10000 كلغ
   1. نطاق البعد من أنابيب الصلب المعالجة:

1. التطوير التنظيمي: Φ114-Φ219mm (4.5 "～ 8")
2. سمك الجدار: 2.0-6.5 مم (أنبوب مربع وأنابيب خاصة على شكل δ≤ 0.6 ملم)
3. أنبوب مربع: 90㎜ × 90㎜ ㎜ 175㎜ × 175㎜
4. أنبوب مستطيل: 120 × 60㎜ ～ 150 × 200㎜
5. الطول: 5-12 م

1.4 لحام ذات تردد عالي الحالة الصلبة : 500 KW

سرعة 1.5Milling: 20-40m / min القدرة الإجمالية: تقريبا. 2000KW

1.6 الهواء المضغوط: حجم التدفق: 4000L / min الضغط: 0.5 ～ 0.7Mpa

1.7 إمدادات المياه:

1. حجم تدفق مياه التبريد: <30t / h (المياه المتداولة)
2. حجم الماء للتردد العالي: 45t / h (المياه المتداولة)
3. الضغط: ≥0.25 ميغاباسكال

2. تدفق عملية المنتج (أنابيب الصلب):

المواد الخام (لفائف الصلب) □ uncoiling □ التسطيح □ التسوية □ القص واللحام بعقب □ تراكم المواد □ المطحنة تشكيل □ لحام عالية التردد □ إزالة نتوءات خارج اللحام التماس □ التبريد □ التحجيم □ استقامة ما يقرب من □ قطع طول ثابت □ الانتهاء جدول الانسياب

1. المعدات الرئيسية لخط الإنتاج:

2.1 معدات معالجة المواد في المدخل:

--Uncoiler

--Flattener

- آلة الحياكة

- آلة اللحام و اللحام

- تراكم sprial من النوع الأفقي

2.2 وحدة التشكيل واللحام والتحجيم:

- تشكيل الشريط الصلب

- طاولة اللحام وجهاز إزالة الحواف

- لحام ذو تردد عالٍ

- وحدة القياس

- منشار قطع متحكم فيه يتحكم فيه الكمبيوتر

- ناقلة تمر عبر الأنابيب

- نظام التحكم الكهربائي لخط كامل

1. Uncoiler:

نوع الهيكل: تمدد الضغط الهيدروليكي مزدوج الحفر بإحكام ، مما يضمن تغذية لفائف الصلب بشكل بديل ويجعل قطاع الصلب يدخل إلى المجمع بحرية.

نطاق قابل للتطبيق: 360-690mm عرض قطاع الصلب ، سمك 2.0-6.0mm ،

Φmax. = 1600mm لفائف الصلب OD ، Φ600-Φ800mm معرف الملف الصلب ، Max.10000kgs لفائف الصلب الوزن ، قوة المحرك 4KW ، 7Mpa أقصى ضغط هيدروليكي.

1. جهاز التسطيح:

نطاق قابل للتطبيق: 360-690mm عرض قطاع الصلب ، سمك 2.0-6.0mm ،

سرعة تغذية المواد: 29M / min قوة المحرك: 4KW

2.3 رفع الجهاز:

نطاق قابل للتطبيق: 360-690mm عرض قطاع الصلب ، سمك 2.0-6.0mm ،

سرعة العمل: 20M / min قوة المحرك: 5.5KW

2.4 آلة لحام وختم اللحام ، والتي تضمن شريحتين ملفوفتين من الفولاذ ، ثم يتم اللحام معاً وتسوية خط اللحام.

نطاق قابل للتطبيق: 360-690mm عرض قطاع الصلب ، سمك 2.0-6.0mm ،

سرعة اللحام: 1M / دقيقة الضغط الهيدروليكي: 0.4Mpa

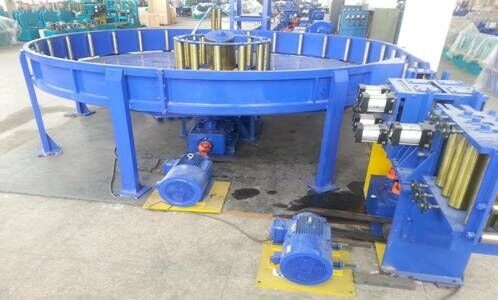

1. تراكم من النوع الأفقي:

(1) الاستعمال: يجب أن تكون شرائط الشرائط الفولاذية المخزنة فيه كافية لضمان تشغيل الماكينة الرئيسية بشكل مستمر أثناء لحام شريطي ملفوف.

(2) الهيكل: بنية من النوع الأفقي مع نظام أوتوماتي للتغذية والتسليم.

(3) سرعة التغذية: 100 ～ 120m / min

(4) تغذية المحرك: DC75KW

(5) محرك الدفع: DC75KW

1. وحدة التشكيل واللحام والتحجيم:

1. جهاز التغذية والتسوية:
   1. النوع: يتم تسوية 9 لفات بشكل سلبي لتسوية شريط الفولاذ لجعل شرائح الفولاذ تدخل في جهاز التشكيل.
   2. لفة التوجيهية: زوجان
2. تشكيل الجهاز:

أساسا قطاع الصلب تشكيل تقريبًا ودرز لحام السيطرة.

أ. موقف لفة الأفقي:

(أ) الكمية: 7

(ب) هيكل: ZG45 الصلب المصبوب (معالجة الصلب) ، السكن المزدوج ، تغيير القوائم في الجانب

(ج) قطر عمود الدوران الأفقي: Φ 120 مم ،

المادة: 40 كرونا (العلاج التبريد)

ب. موقف لفة عمودي:

(أ) الكمية: 9 (مجموعة المدحرجات العمودية)

(ب) النوع: التناوب السلبي

(ج) قطر عمود الدوران الرأسي: Φ 80 مم

المادة: 40 كرونا (العلاج التبريد)

طريقة الضبط: ضبط يدوي لولبي أحادي.

فرع علبة التروس

(أ) الكمية: 7

(ب) هيكل: شطبة دوارة والعتاد ، والعتاد أسطواني

(ج) المواد: غلاف: QT50 ، والعتاد: 20CrMnTi و 40 CR ، المدخلات والمخرجات رمح: 40Cr

(د) نقل الحركة: 14 مجموعة من عمود نقل الحركة العالمي Jeep Auto 4A-5A

D. مجموعتين من السرير للتثبيت

(3) التوجيه ، البثق واللحام ، جهاز كشط:

1. مجموعة واحدة من حامل لفائف التوجيه للتحكم في اتجاه خط اللحام لجعل خط الأنابيب مستقيماً بشكل مستقيم ومباشر في لفات البثق.
2. مجموعة واحدة من حامل اللفة المسحوبة للتحكم في خط اللحام من أجل تحقيق اللحام الناجح.
3. مجموعتان من إطار الكشط لكشط خط اللحام الخارجي
4. مجموعة واحدة من السرير للتثبيت

(4) مجموعة واحدة من خزان مياه التبريد.

طريقة التبريد: ميزاب المياه مع دش

طول ميزاب المياه: 6M

(5) جهاز التحجيم:

ا. أساسا غرامة تشكيل الأنابيب بعد اللحام والتحكم في دقة حجم. كل 5 مجموعات من حامل المساند الأفقية ، وحامل لفة أفقي ، وعلبة تروس محرك الأقراص ، و 10 مجموعات من العمود العالمي (نفس هيكل جهاز التشكيل)

ب. استقامة ما يقرب من آلة:

1. الاستعمال: وهي تستخدم أساسا لتقويم الأنابيب النهائية تقريبا على الإنترنت.
2. النوع: رأس تراك نوع 4 لفات مجموعتين
3. مجموعتين من سرير التثبيت.

(6) نظام القيادة الرئيسي: يتم توصيل الوحدة الرئيسية بالتخفيض الرئيسي بواسطة المحرك الرئيسي وينقل الطاقة إلى فروع علبة التروس ، ثم تقوم فروع علبة التروس بتوجيه الأعمدة العلوية والسفلية على إطار لفة أفقي.

1. المحرك الرئيسي: سلسلة Z4 ، DC 250KW مجموعتين
2. المخفض الرئيسي: ZLY1000 مجموعتين

2.5 منشار قطع التعقب المتحكم فيه بواسطة الكمبيوتر:

(1) طريقة القطع: تتبع الكمبيوتر التي تسيطر عليها والقطع التلقائي

(2) سمك القطع: δ2.0-6.5mm

(3) قطع التطوير التنظيمي: Φ114-Φ219mm

(4) حجم شفرة المنشار: Φ1000 × Φ120

(5) سرعة الدوران: 1820rpm

(6) قطع الوقت: 6 ～ 10 مرات / دقيقة

(7) قطع التسامح: ≤3mm

(8) قطع المحرك: 90KW

(9) STD التحكم في تحديد الطول بشكل متزامن

ناقلة تمرير الأنبوب النهائي: (جدول الإطفاء)

هيكل الإطار الملحوم مجهز بنظام إشارة التحجيم.

نظام التحكم الهيدروليكي (كل ما تحتاجه المحطة الهيدروليكية)

2.9 الحالة الصلبة ذات التردد العالي الكهربائية: 500KW ،

امدادات الطاقة المعمول بها 380V / 220V 50HZ

3. المعدات الرئيسية والسعر:

(1) Uncoiler الضغط الهيدروليكي

(2) التسطيح واستواء الجهاز

(3) آلة القص و اللحام

(4) تراكم من النوع الأفقي

(5) تشكيل جهاز لحام والتحجيم

(6) منشار قطع متحكم فيه بواسطة الكمبيوتر

(7) جدول النفاد

(8) محطة هيدروليكية

(9) مجموعتين من DC سرعة ضبط المحرك والتحكم الكلي

4. ملاحظة:

(1) سيتم إعداد لحام عالية التردد من قبل المشتري.

(2) يتم طلب رولز (قوالب) للأنابيب الملحومة بشكل إضافي وفقًا للنوع والمواصفات التي يقدمها العميل.

المواد: Cr12 (حسب المنتجات النهائية NWof)

(3) استبعاد النطاق في إنتاج التوريد:

- أسلاك لتوصيل كل جزء من وحدة الآلة ؛

- إنتاج نظام إمداد بالمياه الفورية والهواء المضغوط ؛

- تجمع مياه التبريد لآلة تصنيع الأنابيب و HF لحام

- البيانات التقنية ذات الصلة من وحدة الآلة والكهربائية ، سوف يرافق المخطط الأساسي لوحدة الماكينة مع وحدة الماكينة التي سيتم تسليمها.

(4) عند توقيع عقد البيع ، سوف نناقش النفقات التالية: التعبئة والنقل والحاجة إلى ثلاثة أشخاص ، يجب على المشتري شحن الفيزا ، تذكرة العودة ، الطعام والإقامة في الخارج وتحتاج إلى أربعة أشخاص
