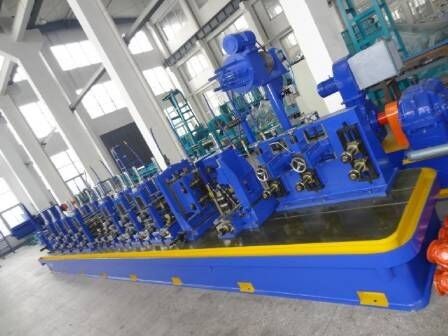

Q195 / Q235 خط اللحام الملحومة بطول مستقيم ZG165 عالية الدقة

سلسلة ZG عالية التردد التماس مستقيم ملحومة آلة أنبوب الإكسسوارات التقنية

نوع الجهاز: ZG165

السعة الإنتاجية:

• حجم قطاع الصلب :

تدفق العمل الإنتاج:

المواد الخام (لفائف الصلب) → decoiler → التسطيح powerful التسوية القوية sh sh sh sh sh sh sh sh sh sh sh sh sh sh sh sh → → → → → → forming forming forming forming forming forming forming forming forming forming forming forming forming forming forming forming forming forming forming forming forming forming forming forming forming forming forming forming remove remove remove remove remove remove remove remove remove remove → استقامة → قطع طول ثابت → نفاد الجدول → أنبوب الانتهاء

كل جزء من مقدمة الجهاز

1. Uncoiler

وظيفة هذا الجزء هو فصل لفائف قطاع الصلب وتصبح المواد الخام لتشكيل لفة. سيتم إحضار الملف الفولاذي الصلب إلى الجزء السفلي من آلة فك الشبك المزدوج ، أسطوانة هيدروليكية تدعم لفائف الشريط الفولاذي إلى مركز جهاز فك الثقب المزدوج ، بدأ فك الثقب المزدوج للحركة للتحكم في لفائف الشريط الفولاذي ، لفائف السيارة تسقط عن طريق الاسطوانة الهيدروليكية والعودة.

التسطيح وآلة التسوية قوية

وظيفة هذا الجزء هو فصل الرأس الأمامي لشريط الصلب على آلة فك الكسر ، كما عكس ثني رأس الملف الفولاذي لتعديل طابعه الداخلي. سوف يدخل شريط الفولاذ في آلة التسطيح بواسطة لفة مطاط ديناميكية. آلة تسطيح مزودة بمجموعة واحدة من جهاز لف القرص الصغير وخمسة أجهزة تسوية على الأسطوانة ، يوجد جهاز تمركز أزواج واحد أمامه وخلفه.

(آلة تسطيح)

آلة القص وآلات اللحام

وظيفة هذا الجزء هو استخدام السكين الهيدروليكي لقطع الجزء غير النظامي في مقدمة ونهاية قطاع الصلب من خلال المحرك الذي يسيطر عليه الإنسان. ضبط حجم اللحام التماس ، ترجمة أسطوانة هيدروليكية نقله إلى موقع اللحام ، واثنين من اللوح الحجري الضغط عليه من تحريك بندقية اللحام إلى موضع اللحام التماس. فتح المحرك ، واللحام وتوصيل اثنين من قطاع الصلب باستخدام لحام ثاني أكسيد الكربون ، وتلميع وتسطيح اللحام التماس من قبل الإنسان ، وبالتالي فإن الجهاز يمكن أن يعمل بشكل مستمر. تتكون ماكينة القص والجزء الخلفي من: طاولة تشغيل التحكم الكهربائي ، محطة هيدروليكية ، آلة لحام ، نظام قرصة ، نظام سرير المخرطة (سرير المخرطة وجهاز ضبط الغسالة) ، نظام توسيط (رأس شريط فولاذي ثابت وأمامي أمامي لجهاز ترجمة الشريط الفولاذي ) ، نظام الرافعة ، نظام القطع (جهاز القطع وقطع اللوح) ونظام اللحام (جرار اللحام ولحام اللوح). تدفق العمل: نهاية الشريط الصلب تدخل في الموقف قبل القطع - إصلاح نهاية الصلب قطع الشريط نهاية رأس الصلب الصلب stirp - إدخال قطاع الصلب في موقف قبل القطع - إصلاح الرأس الأمامي للقطاع الصلب - تحريك الرافعة - تعديل غسالة - قطع الرأس الأمامي للرافعة الشريطية الفولاذية المتحركة - السقوط والسقوط الصحيح للسقوط من اللحام - الجزء الخلفي للعودة إلى الوضع الأصلي.

تراكم أفقي :

وظيفة هذا الجزء هو تخزين جبل من الصلب لضمان عمل الجهاز المستمر عندما يكون الشريط الصلب على القص و بعقب لحام.

تشكيل الجهاز : (تعديل بواسطة دودة ودودة دودة)

وظيفة هذا الجزء هو جعل الشريط الفولاذي يصبح الأنبوب فارغًا عن طريق تشكيل البكرات

التوجيه ، البثق ، والكشط:

(المواد من لفة قذف: H13 مقاومة للحرارة ، لا المغناطيسي)

(كشط: تبادل سكين مكشطة بسرعة ، وقطر أنبوب مختلف اختيار أداة مختلفة بت)

وتتمثل وظيفة هذا الجزء في توسعة خط اللحام وتوجيه الأنبوب الفارغ إلى جهاز البثق ، بحيث يتم إغلاق خط اللحام قبل اللحام. استخدام أداة المسوي لإزالة الحفرة لضمان سطح اللحام على نحو سلس.

آلة التحجيم : (ضبط بواسطة دودة ودودة رمح)

يتم استخدام وظيفة هذا الجزء لإنهاء الأنبوب الفارغ من آلة التشكيل ، وبالتالي فإن حجم الأنبوب يمكن أن يلبي العميل البعد المادي المطلوب.

نظام تبريد المياه : يعتمد نوع خزان الماء للتأكد من أن الأنبوب الفارغ يبرد بدرجة كافية. طول خزان المياه هو 6

جهاز تقوية تقريبا : (مجموعتين)

وظيفة هذا الجزء هو استقامة الأنبوب النهائي لتحقيق التسطيح اللامع المثالي. (جانب واحد ، أربعة لفة ، مجموعتين)

نظام مدفوعة الرئيسي

11. رأى قطع الكمبيوتر :

وظيفة هذا الجزء هو خفض طول الأنبوب النهائي حسب رغبة الزبون ، ويكون له وظيفة المجموع التراكمي للطول والمقدار. ناقل الحركة بعلبة التروس ، سكك التوجيه اختر نوع السكك الحديدية للطومسون.

12. خارج الطاولة: (ضعف الجانب)

وظيفة هذا الجزء هو نقل الأنبوب النهائي ، مجهز بلفائف ديناميكية. ضعف الجانب خارج الأنبوب ، يمكن أن تأخذ أنبوب النفايات بطريقة أخرى. المدة: 20M

نوع الجانب المزدوج

صورة 20 نفاد الجدول

13. عالية التردد آلة لحام:

التردد العالي المتطابق مع أجهزتنا هو 600 جيجا بايت.

جدول التحكم العام DC سرعة الضابط

مجلس الوزراء مقوم العاكس مجلس الوزراء الناتج

نظام تبريد هواء الماء ضبط الإطار

16. العنصر المسؤول للعميل .

أنا سنقدم الرسم الأساسي للمجمع ، الماء ، الرسم الكهربائي ، تخطيط الهواء بعد توقيع العقد. سيأتي دليل التشغيل مع الماكينة ، حجم ونموذج الجزء الذي تم شراؤه ، كما يشمل أيضًا جزء الرسم التالف.

ثانيا . سوف ترسل شركتي 4-5 مهندس لتركيب الآلة ومسؤولة عن تدريب عامل العميل حتى يتمكن من تشغيل الآلة ماهراً.

ملحوظة:

1. يجب على المشتري شحن مهندس التأشيرة والتذكرة ذهابا وإيابا والطعام والإقامة و USD60 / شخص / يوم للراتب.

2. شروط الدفع: يجب أن تدفع 30 ٪ عند توقيع عقد البيع ، والباقي 70 ٪ قبل التسليم

3. وقت التسليم: 210 أيام بعد استلامنا الدفعة الأولى

4. وقت التثبيت: نحتاج إلى حوالي 45 يومًا لتثبيت الآلة وتصحيحها (يجب أن تكون جميع الأعمال التحضيرية جيدة. مثل الأساس ، خزان المياه ، السلك الكهربائي).

5. وقت التدريب: يعتمد على قدرة العامل ، حوالي 30-60days.

6. ضمان الجهاز: سنة واحدة.

في الظروف العادية ، يقوم العملاء بتشغيل الجهاز بشكل صحيح وفقًا لنصيحتنا ، إذا تم كسر شيء ما ، فسوف نرسل جهازًا جديدًا إلى العميل عن طريق البريد بعد أن نتلقى المعلومات من العميل مجانًا.
