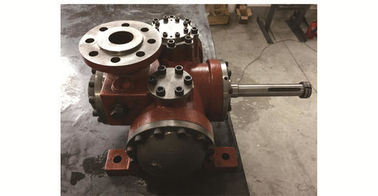

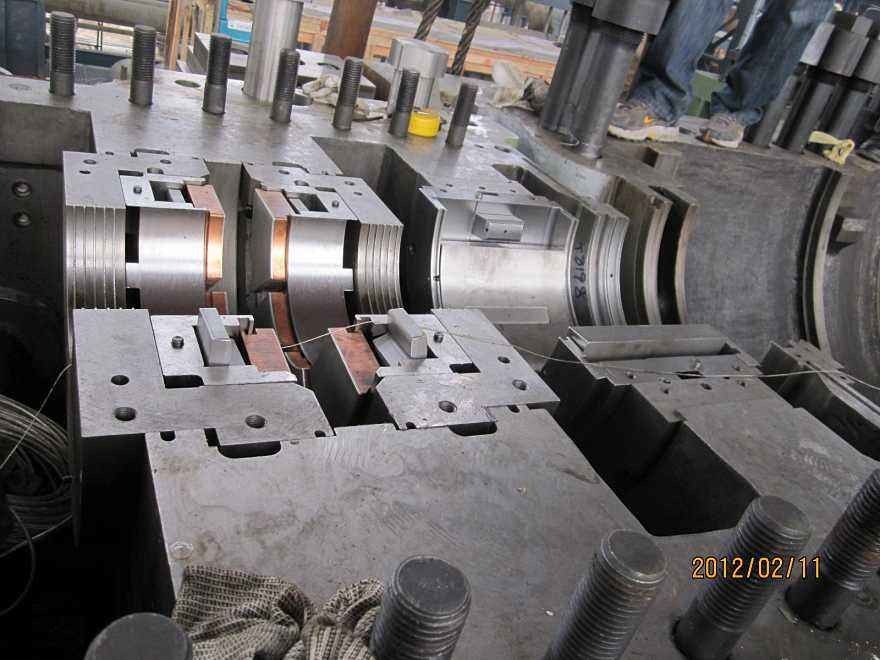

43KW قطع غيار الأكسجين مصنع شافت قوة تووبو المتوسع الضغط مدخل 0.47mpa

المتوسع ضغط مدخل 0.47mpa الضغط مدخل معززة 0.22mpa 43KW شافت قوة تووبو المتوسع

1. الوصف

التوربيني التوربيني ، الذي يُشار إليه أيضًا باسم التوربين المتوسع أو التوربين التوسعي ، هو توربيني يعمل بالطرد المركزي أو المحور المحوري ، والذي يتم من خلاله الضغط العالي يتم توسيع الغاز لإنتاج العمل الذي يستخدم عادة لقيادة ضاغط أو مولد .

نظرًا لأن العمل يتم استخراجه من الغاز المتوسع عالي الضغط ، يتم تقريب التوسع عن طريق عملية متساوية (أي عملية انتروبي ثابت ) ، ويكون غاز العادم منخفض الضغط من التوربين عند درجة حرارة منخفضة جدًا ، −150 ° C أو أقل ، اعتمادا على ضغط التشغيل وخصائص الغاز. التميع الجزئي للغاز الموسع ليس من غير المألوف.

يستخدم على نطاق واسع جدا Turboexpanders كمصادر للتبريد في العمليات الصناعية مثل استخراج الإيثان وسوائل الغاز الطبيعي (NGLs) من الغاز الطبيعي ، وتسييل الغازات (مثل الأكسجين والنيتروجين والهليوم والأرجون والكريبتون ). وغيرها من العمليات ذات درجة الحرارة المنخفضة.

يتراوح حجم توربو المضخات العاملة حاليًا من حوالي 750 وات إلى حوالي 7.5 ميجاوات (1 حصان إلى حوالي 10000 حصان).

2. نظام التبريد

يستخدم نظام التبريد ضاغطًا وتوربينيًا ومحرّكًا كهربائيًا.

اعتمادا على ظروف التشغيل ، يقلل turboexpander الحمل على المحرك الكهربائي بنسبة 6-15 ٪ مقارنة مع نظام التبريد التقليدي لضغط البخار الذي يستخدم صمام توسيع اختناق بدلا من التوربيني. أساسا ، يمكن اعتبار هذا كشكل من أشكال التوربين .

يوظف النظام مادة مبردة عالية الضغط (أي واحدة ذات نقطة غليان منخفضة عادية ) مثل:

• chlorodifluoromethane (CHClF ₂ ) والمعروفة باسم R-22 ، مع نقطة غليان عادية من −47 ° C ؛
• 1،1،1،2-tetrafluoroethane (C ₂ H ₂ F ₄ ) المعروفة باسم R-134a ، مع نقطة غليان عادية من −26 ° C.

كما هو موضح في الشكل ، يتم ضغط بخار التبريد إلى ضغط أعلى ، مما يؤدي إلى ارتفاع درجة الحرارة أيضًا. ثم يتم تكثيف البخار الساخن المضغوط في سائل. المكثف هو المكان الذي يتم فيه طرد الحرارة من المبرد الدائر ويتم نقله بأي وسيلة تبريد تستخدم في المكثف (الهواء والماء وما إلى ذلك).

يتدفق السائل المبرد من خلال التوربيني ، حيث يتم تبخيره ، ويخضع البخار لتوسعة متناحية ، مما ينتج عنه مزيج منخفض الحرارة من البخار والسائل. ثم يتم توجيه خليط البخار والسائل من خلال المبخر ، حيث يتم تبخيره بواسطة الحرارة الممتصة من الفضاء المبرد. يتدفق المبرد المتبخر إلى مدخل الضاغط لإكمال الدورة.
