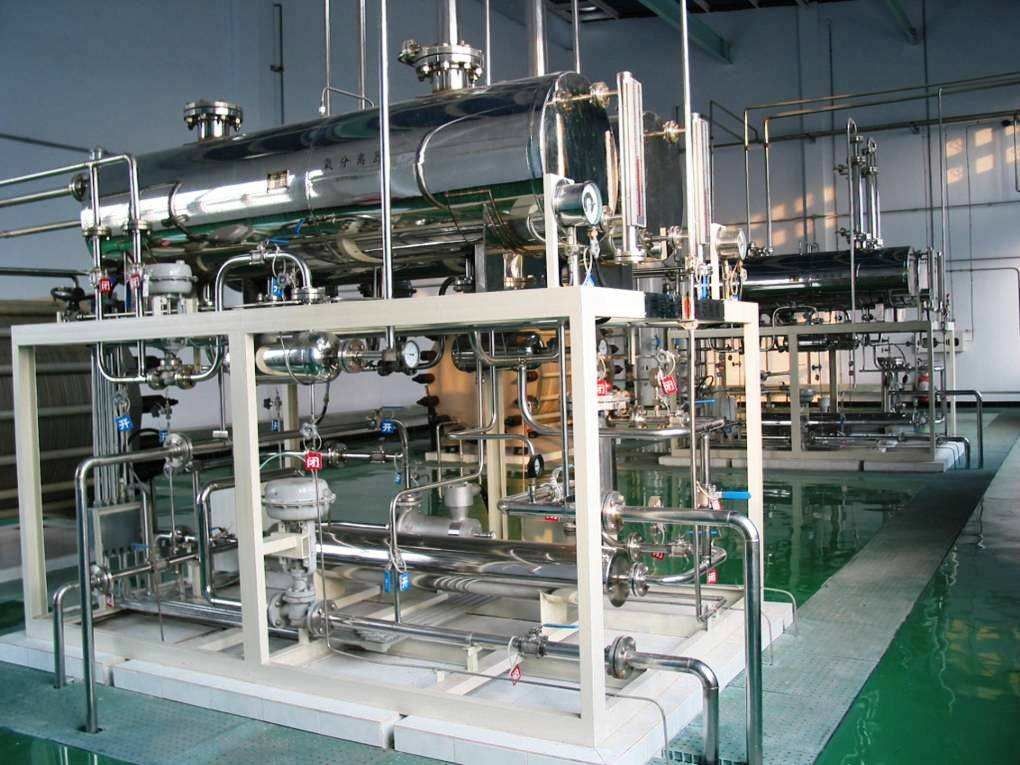

المهنية 600m3 / ساعة محطة توليد الهيدروجين 3 المرحلة 220V 50HZ

99.999 ٪ نقاء 600m3 / ساعة محطة توليد الهيدروجين

مواصفات:

يتم تسليم الماء الخام (الماء النقي) لخزان المياه. يمر عبر صمام عبر الأنبوب ويتم تغذيته إلى برج H2 و O2 بواسطة مضخة تكميلية. ثم يمر من خلال فاصل H2 و O2 في الجزء السفلي من الأنبوب ومن خلال مضخة إعادة تدوير السائل القلوية ، مرشح السائل القلوي إلى الخزان الكهربائي. يتم الحصول على H2 و H2 عن طريق التحليل الكهربائي. O2 و H2 من خلال الأنابيب إلى السائل القلوي للتبريد و H2 و O2 فاصل تبريد العمود الشامل والغسيل (H2 يحتاج إلى تبريد أكثر). يتم فصل الرطوبة من خلال فاصل الغاز المائي ويمر من خلال مفرغ المياه ليتم تصريفها. يمر أنبوب O2 من خلال O2 بتعديل الأنبوب ليتم تسليمه. وفقا لمتطلبات العملاء للتنفيس أو تخزينها. H2 من العمود H2 الشامل ويتم تسليمها بعد التعديل.

مياه التبريد من النظام هو أساسا الإمداد بالكهرباء ، مقوم السليكون الجزائي ، ولغرض سد الماء للخزان.

مورد أداة الهواء الجوي بشكل منفصل يجهز للأداة الرئيسية والصمامات في الإطار I من معدات التحليل الكهربائي (صمام تعديل غشاء هوائي ، صمام أداة أساسي في معدات التنقية H2).

4.2 عملية تكنولوجيا لمعدات التحليل الكهربائي:

4.2.1 نظام H2 و O2:

يتحلل الماء النقي في خزان التحليل الكهربائي تحت تأثير التيار المستمر. في لوحات الكاثود والأنود في المقصورة H2 و O2 يتم إنشاؤها بشكل منفصل والتي تتدفق من القطبين في خزان كهربائي في المقصورة مع السائل القلوي.

من خلال الأنابيب الخارجية يذهبون معا ويدخلون فاصل السائل القلوي. H2 و O2 في وسط الفاصل (تحت سطح السائل القلوي) تحت الجاذبية ، ينزل H2 (O2) والسائل القلوي بشكل منفصل لفصل H2 (O2) الذي يتم تبريده في الجزء العلوي من الفاصل وغسله. H2 ، O2 إزالة سائل إسقاط على الجزء العلوي من الفاصل ويتم تنفيس O2 إلى الغلاف الجوي بعد صمام المعدل. يتم تبريد H2 بشكل أكبر من خلال عمود شامل يتم تشبعه إلى فاصل الماء-الغاز لإزالة سائل إسقاط. يتم ضبطه بواسطة صمام هوائي للإطار I.

4.2.2 نظام إعادة تدوير السائل القلوي (إعادة تدوير السائل القلوي)

يتم تبريد H1 و O2 من خزان التحليل الكهربائي في السائل القلوي تحت الجاذبية في فاصل إلى H2 و O2.IT يتم تبريده في الجزء السفلي من الفاصل. أنها (فرعان) تتدفق إلى مضخة إعادة تدوير السائل القلوي. توفر مضخة الطاقة لإعادة تدوير السائل القلوي .. نعتمد مضخة إعادة التدوير لضمان التشغيل المستقر للنظام بأكمله. يمر السائل القلوي بالفلتر الذي يزيل النجاسة الميكانيكية بواسطة قطعة قماش الأسبستوس إلى الجزء السفلي من الخزان الكهربائي. يذهب بشكل متساوٍ عبر الأنابيب ليتم توزيعها على كل كابينة كهربائياً. يتدفق السائل الكهربائي إلى كل مقصورة صغيرة (بين قطبين) من الجزء السفلي إلى الجزء العلوي ليتم تحلله بالكهرباء بحيث يتشكل نظام إعادة التدوير الداخلي في السائل الكهربائي.

4.2.3 نظام متكامل للمياه:

يتم استكمال المياه الخام بالمضخة التكميلية للمياه إلى عمود شامل من خلال قطاع الغسيل لغسل H2 أو O2. قطاع الغسيل هو الماء من هيكل مختوم. المياه الإضافية التكميلية من خلال أنبوب الفيضانات لخفض جزء من الفاصل مع السائل القلوي إلى السائل القلوي إلى نظام إعادة تدوير السائل القلوي لتحقيق الغرض من المياه التكميلية. توقف العمل بمضخة الماء التي يتم تشغيلها وإيقافها بواسطة سطح سائل قلوي لفصل H2 و O2.

4. 2.4 نظام تزويد مياه التبريد

وينقسم إلى فرعين ، واحد من خلال صمام تعديل الحجاب الحاجز الهوائي إلى H2 (O2) قلوي سائل تبريد التبريد إعادة تدوير السائل القلوي وذلك للتحكم في نظام العمل المغري. الغرض وآخر على حدة إلى عمود شامل H2 (O2) لتبريد H2 (O2).

4.2.5 نظام النيتروجين

يحتوي هذا الجهاز على أنبوب فتح النيتروجين ، من خلال الصمام في أنبوب التدفق السائل القلوي لفاصل H2 و O2 لملء النظام مع النيتروجين للتنفيس وضيق الغاز عند البدء.

قم بتفجير واختبار ضيق الغاز عند بدء تشغيل النظام وبعده.

قم بتفجير واختبار ضيق الغاز عند بدء تشغيل الخزان H2 لأول مرة أو بعده.

4. 2.6 نظام الصرف

فتحة الصرف للصهريج الكهربائي ، الفلتر القلوي ، خزان السائل القلوي وخزان الماء الخام ، إلخ.

4. 2.7 نظام إدخال الماء القلوي (مدخل المياه) لمحطة H2

تتكون معدات توليد H2 من الخزان الكهربائي والإطار I. ويتم ملء السائل القلوي بعد الترشيح إلى الخزان الكهربائي. عندما يكون ممتلئًا ، ينتقل السائل القلوي إلى فاصل H2 (O2). انها مناسبة لبدء.

يمتص الماء الخام مع السائل القلوي. وهو مناسب عندما يكون النظام تحت الغسيل. 4.1.8 نظام الجرعات القلوية

يتم تدوير المياه الخام في خزان قلوي بواسطة مضخة القلوية. يمر عبر مرشح القلوي ، صمام ليتم تحويلها إلى خزان القلوي. أثناء إعادة تدوير المياه الخام ، أضف هيدروكسيد البوتاسيوم بانتظام وهو ليس من السهل حلها بحيث يتم تشكيل إعادة تدوير الجرعات (إعادة التدوير الخارجي). يتم تنفيذ هذا العمل عند بدء تشغيل الجهاز.

4.3. وصف نظام التحكم:

4.3.1 ، سيوفر المورد PLC لنظام إنتاج الهيدروجين مع التشغيل التلقائي الكامل. الذي لديه التوقف التلقائي والتفتيش التلقائي والتحكم. كل مرحلة لديها تحذير ، وظيفة التعشيق. لديه زر واحد لمستوى السيارات. كما أن لديها وظيفة التشغيل اليدوي. عندما يكون خطأ PLC ، فإن التشغيل اليدوي للنظام يضمن النظام لإنتاج الهيدروجين بشكل مستمر.

4.3.2 دارة نظام التحكم ونقاط تجميع المعلمات لإنتاج الهيدروجين

4.2.3. نظام التحكم في الضغط

من خلال محول الضغط في جانب فاصل O2 ، يتم قياس الضغط وترجمته إلى إشارة DC من 4 ~ 20 مللي أمبير إلى LC ، بالمقارنة مع القيمة المحددة وحساب PID ، والمحول الكهربائي للعودة إلى 0.02 ～ 0.1MPa من أجل التحكم الكهربائي فتح صمام الحجاب الحاجز الهوائي للحصول على استقرار الضغط في النظام. يتم ضبط ضغط النظام على شاشة الإنسان.

4.2.4 نظام التحكم في مستوى السائل

ا. التحكم في مستوى فاصل H2

في عملية التحليل الكهربائي ، يتم استهلاك المياه الخام باستمرار حتى يتم تقليل مستوى الماء في فاصل O2 بشكل مستمر. لذلك يجب استكماله بمضخة تكميلية مائيه لإرضاء استهلاك الماء.

يتم قياس مستوى السائل من خلال المحول التفاضلي للضغط في الجانب H2 الذي يتم ترجمته إلى إشارة كهربائية قياسية بـ 4 ～ 20mA إلى PLC. من خلال المقارنة بين قيود مستوى السائل العلوي والسفلي المحدد للتحذير والتشابك لإنشاء إشارة للتحكم في البدء والتوقف والتشابك تحذير من مضخة تكميلية. يمكن تعيين حدود مستوى السائل العلوي والسفلي للتحذير والانعسكاب على شاشة جهاز الإنسان.

ب. السيطرة التفاضلية الضغط في الجانبين H2 و O2

يمكن لهذا النظام التحكم في توازن الضغط في الجانبين H2 و O2. يتم قياس فارق الضغط لمراحل الغاز والسائل عن طريق محولات الضغط التفاضلية عند جانب فاصل O2 وعند جانب فاصل H2. يتم نقل إثنين من إشارة قياس 4 ～ 20mA إلى PLC ومن خلال حساب PID (P: النسبة ، I: التكامل D: المعامل التفاضلي (اختياري) العملية العادية) يتم إدخال نتيجة التشغيل إلى جهاز كهربائي لعكس 0.02 ～ 0.1MPa إشارة كهربائية للتحكم في فتح صمام التعديل الهوائي على أنبوب مخرج H2 وذلك للتحكم في توازن الضغط على الجانبين.

مخطط عملية إطار التحكم:

4.2.5 دبابة مغرية. نظام التحكم

العمل المغري. خزان الكهربائي هو معلمة مهمة للمعدات. تمت الموافقة على أنه عند إخراج الغاز ، تغري البيئة. والكمية القلوية ثابتة ، والإغراء. خزان electrolyzing يتناسب مع إعادة التدوير القلوي. يمكننا ضبط إعادة تدوير القلوي إعادة التدوير. للسيطرة على دبابة مغرية. المغري. يتم تثبيت المحول على جانب فاصل O2 ويتم تحويل إشارة الخرج إلى PLC ، ويتم مقارنتها مع قيمة مجموعة الخزان في PLC ويتم حسابها بواسطة تفاعل PID. ثم يتم نقل الإشارة إلى جهاز كهربائي للحصول على إشارة 0.02 ～ 0.1MPa لضبط فتح أنبوب تبريد المياه وذلك للتحكم في إعادة تدوير السائل القلوي. نحن نستخدم طريقة التحكم الخاصة بنا وفقًا لخبرة عامنا في اعتماد طريقة التحكم PID الترادفية من نظام الإنتاج H2 إغراء. Contrl الحجم.

4.2.6 نقاط قياس معلمة مهمة في نظام إنتاج الهيدروجين

الضغط في النظام

مستوى السائل O2

مستوى السائل H2

القلويات إغراء.

H2 و O2 يغري. التفاضليه

دبابة O2 إغراء.

دبابة H2 إغراء.

القدرة على إعادة تدوير السائل القلوي

محتوى H2 في O2 خارج الخزان الكهربائي

محتوى O2 في H2 خارج الخزان الكهربائي

لوحة التصحيح الحالية

4.2.7． نظام PLC

هيكل PLC

PLC هي تكنولوجيا ناضجة مع تشغيل مستقر من SIEMENS الألمانية أو منتجات OMON اليابانية. وهو يتألف من وحدة المعالجة المركزية ، وحدة الإدخال والإخراج للمحاكاة ، وحدة تزويد الطاقة (E ² PROM ، محول الفصل) ، إلخ.

ناتج الهيدروجين: 600m ³ / h

ضغط العمل: 1.6 ميغاباسكال

نقاء الهيدروجين: ≥99.999 ٪

الرطوبة الواردة في الهيدروجين المنتج:

نقطة الندى ≤-70 ℃

4.3 المنفعة والاستهلاك

مورد الطاقة:

مياه التبريد

الشرط: الضغط: 0.3-0.4MPa Tempt.:≤32℃ صلابة ＜ 4 درجة

لكل جهاز

المياه الخام

الاستهلاك: 30L / ساعة

جرعة KOH للكهرباء السائل.

استهلاك هيدروكسيد البوتاسيوم: 2000 كلغ (أعده البائع بتكلفة إضافية)

4.4. أداة الهواء

الجودة: محتوى الزيت ＜ 5mg / m ³ الغبار ＜ 20μm نقطة الندى 10 ℃ أقل من المغرية المحيطة. باستخدام النيتروجين من المشتري

استهلاك
