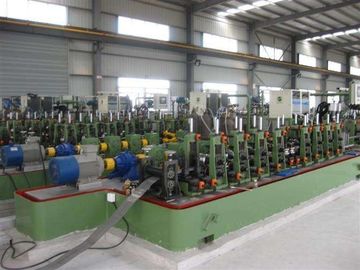

خط أنابيب الصلب المجلفن الملحومة قطاع

1.وصف المنتج
1.1 الملخص:
يتم استخدام هذه الماكينة خصيصًا لإنتاج الأنابيب الملحومة المستقيمة عالية التردد Φ1.0-2.65mm Φ1.0-2.65mm والأنابيب المربعة المقابلة والأنابيب ذات الشكل الخاص (δ≤2.5mm). تركيب المعدات من uncoiler إلى منشار ثابت طول القطع. يمكن تعديل سرعة الدوران بالمقابل في نطاق مناسب من قطر الماسورة وسماكة الجدار.
1.2 المواد المطبقة:

(1) قطاع الصلب المدرفل على الساخن أو البارد

(2) المواد: الصلب منخفض الكربون ، وانخفاض سبائك الصلب ، قطاع الصلب المجلفن

(3) سمك قطاع الصلب: 1.0-2.65mm

(4) عرض شريط الصلب: 60-160mm

(5) معرف لفائف الصلب: Φ450-Φ550mm

(6) od لفائف الصلب: Φ800-Φ1200mm

(7) الحد الأقصى لفائف الوزن: 2000kgs
1.3 نطاق البعد من أنابيب الصلب المعالجة:

(1) التطوير التنظيمي: Φ19-Φ50.8mm

(2) سمك الجدار: 1.0-2.65mm (أنبوب مربع وأنابيب خاصة على شكل 2.5mm)

(3) الطول: 4-8M
1.4 تدفق المنتج (أنابيب الصلب) عملية:
المواد الخام (لفائف الصلب) → uncoiling و rarr. القص و بعقب اللحام و rarr. تراكم المواد و rarr. التسوية غير السلطة و rarr. مطحنة تشكيل و rarr. لحام عالية التردد و rarr. إزالة نتوءات خارج اللحام التماس و rarr. التبريد و rarr؛ التحجيم و rarr. استقامة تقريبا و rarr؛ جدول التنفيذ
1.5 سرعة الطحن: 20-80M / دقيقة
1.6 الطاقة الكهربائية عالية التردد: 200 KW (الحالة الصلبة)
1.7 الملحقات الضرورية للمستخدم الموصى به (للاشارة فقط):

(1) موقع المعدات الميكانيكية: 40M × 4.5M (الطول × العرض)

(2) موقع المعدات الكهربائية: 6M × 3M (الطول × العرض)

(3) قاعدة الأساس وحدة الجهاز (انظر الرسم الأساسي للمورد)

(4) مجموعتين من رافعة علوية 5 طن

(5) امدادات الطاقة:

ا. محرك المعدات: 132KW + 7.5KW + 15KW + 15KW = 169.5KW

ب. كهربائي عالي التردد: 200 كيلو واط (الحالة الصلبة)

(6) شفرات المنشار (القرص) لتتبع المنشار ، ومواصفات حسب كتاب التعليمات والكمية حسب حاجة العميل.

(7) قضيب مغناطيسي (جوهر Impeder) لأنابيب اللحام ، وشراء حسب حجم صنع الأنابيب.

(8) مجموعة واحدة من Φ2 "، 32M مضخات الضغط العالي لآلة لحام الأنابيب التبريد.

(9) مجموعة واحدة من تجمع مياه التبريد لآلة لحام الأنابيب ، حجم 30 م ³ مع أنابيب المياه ، ضغط المياه متر وصمام. (تقرر حجم وكمية عند التثبيت في الموقع ، وشراء من السوق)

(10) وحدة الجهاز الدائرة الكهربائية. قبل التجميع ، يجب أن تصل الدائرة الكهربائية إلى الخزانة الكهربائية للغرفة عالية التردد. اتصال كهربائي لغرفة عالية التردد إلى جدول التحكم الكلي ومحطة زر. (تقرر حجم وكمية عند التثبيت في الموقع ، وشراء من السوق)

(11) غرفة عالية التردد لوحدة الماكينة. اعتماد الأرض أو العلية وفقا لتخطيط العميل.

(12) مجموعة واحدة من ضاغط الهواء. (الشراء من السوق)

(13) معدات الرفع والأدوات لتركيب الآلة ، الوزن الأقصى للجزء الواحد هو 5 طن.
2. مقدمة من المكونات الرئيسية:
2.1 Uncoiler:

نوع الهيكل: ثنائي الجانب 180 otrotary توسيع ضيق ، والتي تضمن لفائف الصلب تغذية بدلا من ذلك وتجعل قطاع الصلب الذهاب إلى تراكم بحرية.

نطاق التطبيق:

عرض قطاع الصلب: 60-160mm

سمك: 1.0-2.65mm

لفائف الصلب التطوير التنظيمي: Φ800-Φ1200mm

لفائف الصلب معرف: Φ450-Φ550mm

وزن اللفة الصلب: Max.2000kgs

2.2 آلة القص و اللحام ، التي تضمن الصلب المزدوج مرتب و من ثم لحام و تماس اللحام
2.3 المجمع:

(1) الهيكل: جزء ملحوم من النوع Cage مع نظام أوتوماتي للتغذية والتسليم.

(2) طريقة التعديل: تعديل لولبي يدوي.

(3) حجم التراكم: 150-300M.
4.2 وحدة التشكيل واللحام والتحجيم:

(1) جهاز تسوية الأعلاف:

ا. النوع: يتم تسوية 9 لفات بشكل سلبي لتسوية شريط الفولاذ لجعل أشرطة الفولاذ تدخل في جهاز التشكيل.

ب. لفة التوجيه: زوج واحد

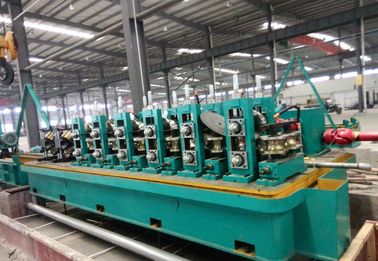

(2) تشكيل الجهاز:

أساسا قطاع الصلب تشكيل تقريبًا ودرز لحام السيطرة.

ا. موقف لفة الأفقي:

الكمية: 7

الهيكل: الصلب المصبوب ، السكن المزدوج ، تغيير القوائم في الجانب

قطر العمود الأفقي: Φ 60mm ، المادة: 42CrMo
ب. موقف لفة عمودي: (بما في ذلك مجموعة لفة الرأسي)

الكمية: 7

النوع: التناوب السلبي

قطر عمود الدوران العمودية: Φ 35mm ، المادة: الفولاذ # 45

ج. صندوق تروس القيادة

الكمية: 7

هيكل: شطبة دوامة والعتاد ، والعتاد أسطواني

المواد: غلاف: QT50 ، والعتاد: 20CrMnTi و 40 Cr ، المدخلات والمخرجات رمح: 40Cr

نقل الحركة: 14 مجموعة من عمود نقل الحركة Jeep Auto 212 العالمي

د. مجموعة واحدة من السرير للتثبيت
(3) توجيه المسحوق وكشط لحام:

ا. مجموعة واحدة من حامل لفائف التوجيه للتحكم في اتجاه خط الأنابيب للتأكد من أن ماسورة الأنابيب تدخل بشكل قاطع وواضح إلى بكرات بثق.

ب. مجموعة واحدة من حامل لفة البثق للسيطرة على التماس اللحام لتحقيق اللحام الناجح.

ج. مجموعتان من إطار الكشط لكشط خط اللحام الخارجي

د. سرير التثبيت جنبا إلى جنب مع تشكيل الجهاز

(4) مجموعة واحدة من جهاز تبريد الماء.

(5) جهاز التحجيم: أساسا تشكيل الأنابيب الجميلة بعد اللحام والتحكم في دقة الحجم. كل 6 مجموعات من حامل المساند الأفقية ، حامل اللفة العمودية وعلبة التروس للمحرك ، 12 مجموعة من المحور العام (نفس هيكل جهاز التشكيل)

(6) تقريبًا إطار الماكينة:

ا. النوع: نوع الرأس التركي ، 4 لفات من الجانبين

ب. سرير التثبيت واحد جنبا إلى جنب مع آلة التحجيم الرئيسية.

نظام القيادة (7): يتم توصيل الوحدة الرئيسية بالحد الرئيسي من المحرك الرئيسي وينقل الطاقة إلى فروع علبة التروس ، ثم تقوم فروع علبة التروس بتوجيه أعمدة العلوية والسفلية على إطار لفة أفقي.

ا. المحرك الرئيسي: سلسلة Z4 ، DC 132KW مجموعة واحدة

ب. المخفض الرئيسي: سلسلة ZLY (خارج أطراف المحاور الأربعة) مجموعة واحدة

2.5 منشار قطع التعقب المتحكم به بواسطة الكمبيوتر:

1. طريقة القطع: تتبع الكمبيوتر التي تسيطر عليها والقطع التلقائي
2. سمك القطع: δ1.0-2.65mm

(3) قطع التطوير التنظيمي: Φ19-Φ50.8mm

(4) طول القطع: 4-8M

(5) قطع التسامح: ± 3mm

(6) قطع المحرك: AC 15KW الصف الثاني

(7) محرك القيادة: DC 15KW

2.6 ناقلة الأنابيب النهائية: (جدول الإطفاء)

هيكل الإطار الملحوم مجهز بنظام إشارة التحجيم

2.7 عالية التردد الكهربائية: 200KW (الحالة الصلبة)
امدادات الطاقة للتطبيق 380V / 220V 50HZ
