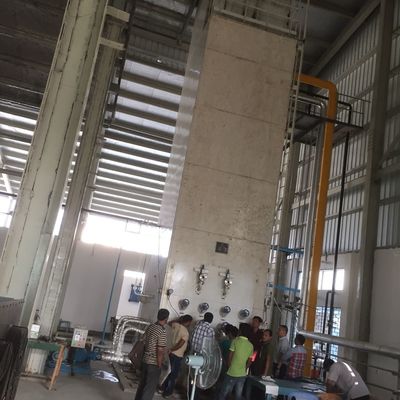

مصنع فصل الهواء المبرد الطبي

99.6 ٪ مصنع فصل الهواء الصناعي KDON-350/800 Oxygen Plant مع انخفاض استهلاك الطاقة

الضغط الجوي 96kPa (A)
جو يغري. 25 ℃
الرطوبة النسبية 75٪
O2 الواردة في الهواء 20.95 ٪ O

المتوسط ​​السنوي المغري. 18.4 ℃
ماكس. جذب. 45 ℃
دقيقة. جذب. -15 ℃
متوسط ​​المغري. في الصيف 25 ℃
متوسط ​​المغري. في فصل الشتاء -15 ℃

اهتزاز الأرض: ＜ 6 درجة Mcalli

مستوى سطح البحر: 425 م

النجاسة في الجو:
CO2 ≤300 ppm
SO2 ≤0.44 ملغم / م 3
H2S ≤2.3 mg / m3
CH4 ≤5.2mg / m3
C2H2 ≤0.03 ppm
CnHm (ما عدا C2H2) pp5 جزء في المليون
محتوى الغبار ≤10mg / m3

1.6 إعادة تدوير المياه

مدخل المغري. 30 ℃
ضغط مدخل 0.4 ميجا باسكال (G)
ماكس. انخفاض الضغط 0.2 ميجا باسكال (G)
ماكس. جذب. ارتفاع 10 ℃
تعكر مياه التبريد 12 ملغم / لتر
قيمة PH 7.2

صلابة كاملة 2.5
عامل التغرير 0.0004 m2 hºC / kW

استهلاك المياه: 180T / h إعادة تدوير المياه ～ 25T / ساعة (لا تشمل ضاغط O2)

مزود الطاقة
HV امدادات الطاقة 10kV ± 5 ٪
LV إمدادات الطاقة 380V / 220V ، 5 ٪
التردد 50 ± 0.5 هرتز

الطاقة المحملة ～ 330KW (لوحة الاسم وليس iccl.

O2compressor)

2. المعلمات التقنية الرئيسية

2.1 خرج ونقاء ، ضغط (من الصندوق البارد)

الناتج O2 350m ³ / h ± 5٪

درجة نقاء O2 ≥99.6٪ O ₂

الضغط O2 ～ 0.034MPa (G)

ناتج N2 800m ³ / h ± 5٪

N2 الطهارة ≤10ppmO ₂

ضغط N2 ～ 0.012 ميجا باسكال (G)

حالة خرج المنتج (عند 0 ℃ ، 101.325Kpa)

بدء الضغط 0.65MPa (G)

فترة تشغيل مستمرة بين اثنين من فترات إزالة الجليد 12 أشهر

وقت البدء ～ 24 ساعة

استهلاك طاقة محدد ～ 0.64kWh / mO ₂ (لا يشمل ضاغط O2)

3. وصف العملية:

KDON-350/500 مصنع فصل الهواء هو عملية ضغط منخفض.

يأتي الهواء الخام من الهواء ، ويمر عبر فلتر الهواء لإزالة الغبار وجسيم ميكانيكي آخر ويدخل ضاغط الهواء غير اللولبي ليتم ضغطه بواسطة ضاغط ذو مرحلتين إلى حوالي. 0.65MPa (g) ، يمر من خلال برودة ويدخل وحدة التبريد لكي يتم تبريده إلى 5 ～ 10 ℃. ثم يذهب لتنقية MS التحول عن إزالة الرطوبة ، وثاني أكسيد الكربون ، وهيدروجين الكربون. يتكون المطهر من سفينتين ملغمتين منخل جزيئي. واحد قيد الاستخدام في حين أن آخر تحت التجدد عن طريق النيتروجين النفايات من الصندوق البارد ومن خلال التدفئة سخان.

بعد التنقية ، يتم استخدام جزء صغير منه كغاز محمل لمُحَوِّل التوربينات ، ويدخل صندوق التبريد البارد الآخر عن طريق الجزر (الأكسجين النقي ، النيتروجين النقي والنيتروجين النقي) في المبادل الحراري الرئيسي. يتم استخراج جزء من الهواء من الجزء الأوسط من المبادل الحراري الرئيسي ويذهب إلى التوربينات التوسعية لإنتاج البرد. يذهب معظم الهواء الموسع عبر مبرد فرعي يتم تبريده بواسطة الأكسجين من العمود العلوي ليتم تسليمه إلى العمود العلوي. جزء صغير منه يمر من خلال مجرى النفايات لنفايات أنبوب النيتروجين مباشرة ويتم إعادة تسخينه للخروج من الصندوق البارد. الجزء الآخر من الهواء لا يزال يبرد ليقترب من الهواء السائل إلى أسفل العمود.

في هواء العمود السفلي ، يتم فصل الهواء وتسييله كنيتروجين سائل وهواء سائل. جزء من النيتروجين السائل المستخلص من الجزء العلوي من العمود السفلي. يتم تسليم الهواء السائل بعد التبريد الفرعي وخزانها إلى الجزء الأوسط من العمود العلوي كما reflux.

يتم استخراج الأكسجين المنتج من الجزء السفلي من العمود العلوي وإعادة تسخينه من قبل subcooler الهواء الموسعة ، والتبادل الحراري الرئيسي. ثم يتم تسليمها خارج العمود. يتم استخلاص النيتروجين من الجزء العلوي من العمود العلوي ويتم إعادة تسخينه في المبرد الفرعي والمبادل الحراري الرئيسي للخروج من العمود. جزء منه يستخدم كغاز تجديد لتنقية MS. يتم استخراج النتروجين النقي من الجزء العلوي من العمود العلوي ويتم إعادة تسخينه في الهواء السائل ، والمبرد الفرعي للنيتروجين السائل والمبادل الحراري الرئيسي ليتم تسليمه خارج العمود.

يتم ضغط الأوكسجين من عمود التقطير إلى العميل.

4. نطاق التوريد:

الهواء غير لوب. ضاغط 2 مجموعات

تفريغ الهواء 1320 م³ / سا

ضغط التشغيل العادي ～ 0.70 ميجا باسكال

مجموع الطاقة تحميل 132 كيلو واط

خافت. 2650 × 1600 × 1800 ملم

نطاق التوريد:

.1 الجهاز الرئيسي

2 قطع الغيار 1 × 2

3 ، فلتر زيت رش 1 قطعة

وحدة تبريد الهواء 1 المجموعة

اكتب CAYL-2640/8

معالجة الهواء 2640 م ³ / ساعة

ضغط مدخل الهواء 0.8MPa

مدخل الهواء المغري. ≤40 ℃

منفذ الهواء يغري. ~ 8 ℃

4.3.1 ضاغط التبريد المستورد

4.3.2 المكثف 1 مجموعة

4.3.3 المبخر 1 مجموعة

4.3.4 صمام الأنابيب 1 مجموعة

4.3.5 عنصر التبريد لصناعة السيارات 1 مجموعة

4.3.6 لوحة التحكم الكهربائية 1 مجموعة

4.3.7 لوحة وحدة العمليات 1set

4.3.8 فاصل المياه 1 مجموعة

4.3.9 جهاز تحذير مستوى السائل 1 مجموعة

ملاحظة: كل ما سبق تصميمه كجسم كامل.

4.4 ، MS نظام تنقية 1 مجموعة

اكتب HXK-2640/8

قدرة العملية 2640 م ³ / ساعة

ضغط العمل 0.8MPa

مدخل الهواء المغري. 12 ℃

امتصاص الوقت 8h

تجديد مدخل الغاز المغري. 250 ℃

تجديد الغاز المخرج المغري. 100 ℃

طاقة سخان 60kW

نطاق التوريد:

4.4.1 عمود ماصة MS (محتوي على MS) 2sets

4.4.2 سخان 1 مجموعة

4.4.3 تصفية 1PC

4.4.4 أنبوب ومجموعة صمام

4.5 ، عمود التقطير 1 مجموعة

الشركة المصنعة Kaide

موديل FON-350/800

اكتب اثنين من مرحلة تصحيح العمود

عملية الهواء 2600 م ³ / ساعة

الناتج O2 350m ³ / h ± 5٪

درجة نقاء O2 ≥99.6٪ O ₂

ناتج N2 800m ³ / h ± 5٪

N2 نقاء ≤10PPmO ₂

خافت. 2600 × 3000 × 20000mm

نطاق التوريد:

4.5.1 المبادل الحراري الرئيسي

4.5.2 Subcooler 2set

4.5.3 المكثف المبخر 1 مجموعة

4.5.4 عمود التقطير

4.5.5 الصندوق البارد

4.6 ، التوربينات التوسعية 1 المجموعة / 2 مجموعات

اكتب PLPK-10.6 / 5.7-0.47

التدفق 636 م ³ / ساعة

مدخل المغري. 130K

الضغط مدخل / ضغط منفذ ～ 0.67MPa (A) /0.147MPa (A)

تعمل الهواء المتوسط

طريقة الفرامل مروحة الفرامل

كفاءة العزل ≥78 ٪

نطاق التوريد:

4.7.1 التوربينات جسم التوربين 2

4.7.2 توسيع نطاق 4PS التمديد

4.7.3 مرشح مرشح المتوسع 2ps

ملاحظة: مع عمود التقطير كجسم واحد

4.7 مكبس ضاغط O2 2 مجموعات (غير تزييت)

اكتب ZW-3/165

قدرة التفريغ ³ م ³ / دقيقة

ضغط التفريغ 16.17 ميجا باسكال

مدخل المغري. 30 ℃

إغراء التفريغ. 40 ℃

قدرة تبريد المياه ～ 5t / h

تبريد الماء يغري. ≤30 ℃

ضغط مياه التبريد ≥0.3MPa

قوة المحرك 55kW

نطاق التوريد:

4.7.1 O2 ضاغط هيئة الجسم 2

4.7.2 2ser برودة

4.7.3 لوحة التحكم 2 مجموعات

4.7.4 المحركات 2sets

4.8 ، بالون (100 م ³ ) 1 جهاز كمبيوتر (جيانغدو)

4.9 ، O2 ملء المنحدر (24connectors) 2 مجموعات

5. وصف للأداة والتصميم الكهربائي

KDON-350/800 التحكم في الآلات والأجهزة الكهربائية هو من التحكم المحلي في الألواح.

5.7.1. يحتوي ضاغط الهواء على لوحة تحكم كهربائية ووجه تحكم وضغط وإغراء. يتم توفير دلالة ، وقيعان التحذير والتشغيل في مكتب التشغيل.

5.7.2. يحتوي ضاغط الهواء على لوحة تحكم كهربائية ووجه تحكم وضغط وإغراء. يتم توفير دلالة ، وقيعان التحذير والتشغيل في مكتب التشغيل.

5.7.3. تنقية لديها متن تنقية واحدة والعتاد التبديل مورد سخان الطاقة.

5.7.4. لوحة الأدوات الخاصة بعمود التقطير.

5.7.5. يتم عرض tempt. ، معدل التدفق ، مستوى السائل الرقمية في متر.

1. نطاق التوريد من قبل المشتري

   1. صمامات التوصيل والأنابيب (بما في ذلك الفلنجات والبراغي والمكسرات والغسالات والحشيات وملحقاتها) ، ودعم الأنبوب الضروري ، والصمامات ، ودعم الصمامات ، ومواد العزل ، وحزام الفولاذ ، وما إلى ذلك بين كل وحدة (الماكينة).

   2. جزء شفط الهواء (يجب أن يضمن المشتري جودة الهواء لمحطة الأكسجين).

6.3 أنابيب القياس ، الأنابيب المساندة ، الكابلات والأسلاك ، الأنابيب لكل وحدة مفردة ومعدات وملحقات لختم نظام الغاز.

6.4 جهاز مكافحة البرق ، جهاز التأريض خارج عمود وأوعية التصحيح.

6.5 التصميم الهندسي للورشة ، بما في ذلك جميع الأعمال المدنية لـ ، بما في ذلك الهندسة الخفيفة ، والمرافق ، والصرف الصحي ورشة الأساس ، وإمدادات المياه والصرف الصحي ، والاتصالات ، وتكييف الهواء في الأماكن المغلقة ، ومكافحة الحرائق ، وجهاز التدفئة ، فضلا عن رفع الجهاز داخل ورشة عمل. ، مرفق الرفع ، الخ

HV لوحة إمدادات الطاقة ، بداية قطرة الجهد (إذا لزم الأمر) ، وما إلى ذلك معدات التوزيع.

6.6 ﻣﺿﺧﺎت اﻟﻣﯾﺎه واﻷﻧﺎﺑﯾب واﻟﺻﻣﺎﻣﺎت واﻟﻣﻟﺣﻘﺎت ﻟﻟﻔﺎﺋدة.

1. طلاء وطلاء اللوحة النهائية للنبات.

6.8 المواد والنفط لتشغيل المصنع.

6.9 البيرلايت والمواد العازلة.

6.10 N2 محلل

ميزة تنافسية:

We Hang Zhou tai lian Co.، Ltd. هي مورد لمصانع الغاز والآلات التي تواجه سوق بنغلاديش بشكل خاص.

لدينا مجال الإمداد: محطة فصل الهواء (محطة غاز الأوكسجين ، محطة الأكسجين السائل ، محطة النيتروجين) ، مصنع الأسيتيلين ، محطة الهيدروجين ، محطة محطة الغاز الطبيعي المضغوط ، إلخ.

أيضا نحن تصدير المواد المتعلقة بنبات الغاز: ضاغط الهواء ، ضاغط الأكسجين ، مضخة الأكسجين السائل ، اسطوانات الأوكسجين / nirtogen / الأرجون ، صمامات اسطوانة ، المنظمين ، آلات اختبار الاسطوانة.

لدينا أكثر من 10 شركات في بنغلاديش.

لدينا شهادة ce

نحن نصر على مبدأ العملية يضع الأساس ، والمعيار يقوي الجودة ، التنفيذ يقرر النجاح ، الابتكار يغير المستقبل. وفقا لمتطلبات معايير نظام الجودة ISO9001 ، قمنا بتأسيس نظام الجودة الفعال ودليل الجودة المجدية ، والتي يتم تنفيذها بحزم. على مدى السنوات العشر الماضية ، قمنا بتركيب أكثر من 300 محطة لفصل الهواء في جميع أنحاء العالم وحصلنا على الاعتراف بالمستخدمين. يتم تسويق منتجاتنا على نطاق واسع في أكثر من 30 مقاطعة ومنطقة ذاتية الحكم ، كما يتم تصديرها إلى عشرات الدول بما في ذلك فيتنام وكازاخستان وبنغلادش والعراق ومصر وكمبوديا وأنغولا والفلبين وباكستان وفنزويلا وكوريا الشمالية والهندية ونيجيريا وغيرها. .
